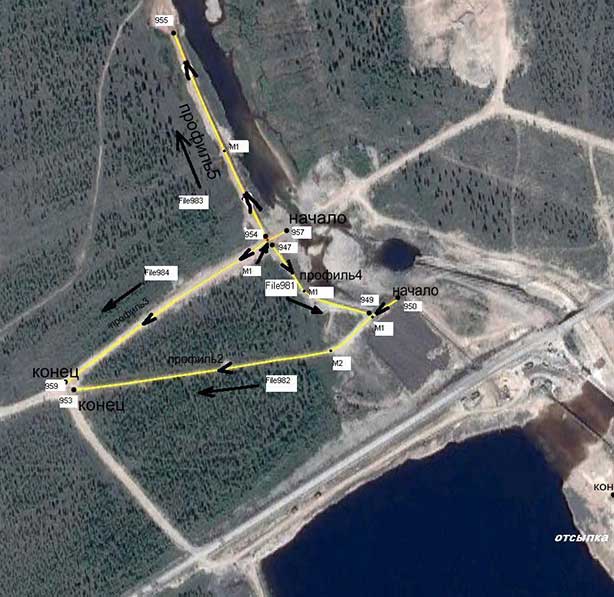

Работы проводились на многолетнемёрзлых грунтах, в рамках геофизического мониторинга плотины гидроузла и примыкающей к ней территории. Мониторинг проводился в связи с появлением в нижнем бьефе одного из берегов водохранилища выходов фильтрата. На рисунке ниже показана схема расположения георадиолокационных профилей. Проходы георадара показаны жёлтыми линиями.

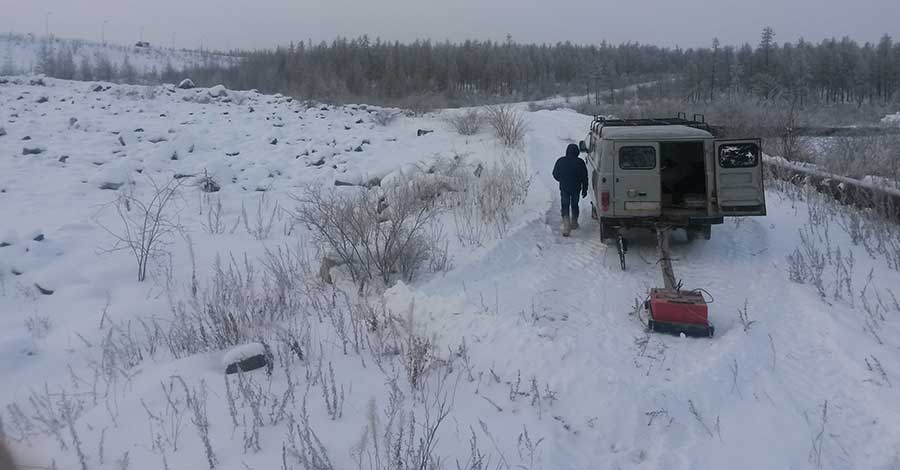

Георадиолокационное профилирование проводилось георадаром с антенной 200 МГц в зимнее время. На рисунке ниже показан рабочий момент георадарного исследования.

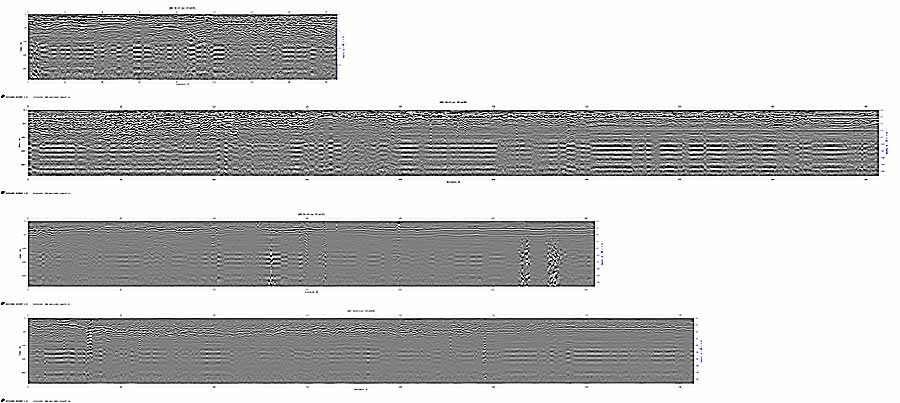

На георадарных профилях отображается границы напластований и дифрагированные отражения от многочисленных неоднородностей в грунте. Выделить отражения от окна фильтрации на фоне многочисленных отражений затруднительно, так как отражения с одной глубины примерно одинаковы по интенсивности. На рисунке ниже показаны радарограммы, полученные в ходе геофизического мониторинга.

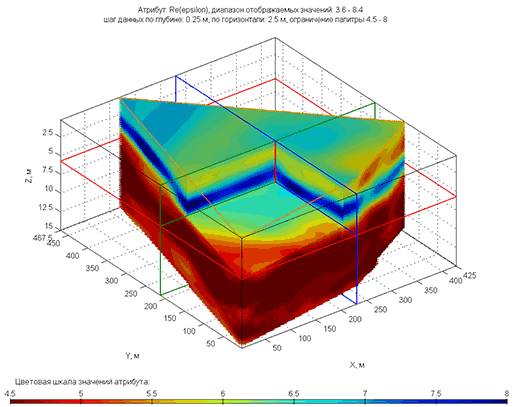

Для решения задачи по обнаружению окна фильтрации, георадарные профили были обработаны в программном комплексе ГЕОРАДАР-ЭКСПЕРТ методом анализа поля обратного рассеяния (ПОР) и результаты анализа, в виде разрезов диэлектрической проницаемости, был объединены в 3D сборку:

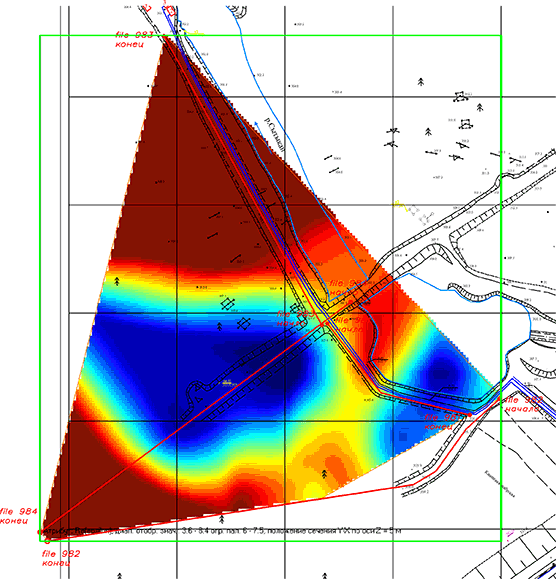

На рисунке ниже показано горизонтальное сечение 3D сборки на глубине 5 метров, наложенное на план местности. Красным цветом отображаются мёрзлые грунты, синим цветом – зона фильтрации, которая характеризуется повышенными значениями диэлектрической проницаемости. В результате применения программного комплекса ГЕОРАДАР-ЭКСПЕРТ зона фильтрации уверенно обнаруживается в толще многолетнемёрзлых грунтов.

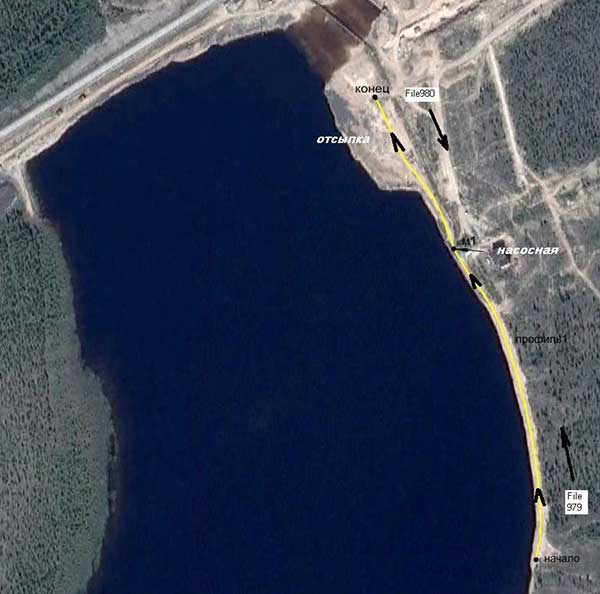

В ходе геофизического мониторинга плотины гидроузла был получен георадарный профиль по правому берегу водохранилища. Проход георадара осуществлялся по направлению к плотине. На рисунке ниже показано положение этого профиля в виде жёлтой линии на спутниковом снимке.

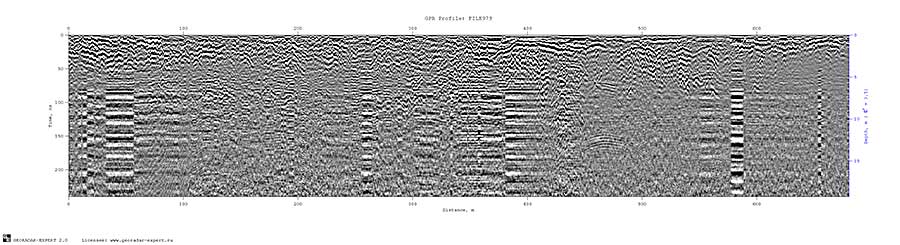

На рисунке ниже показан результат георадарного профилирования по правому берегу. Как и на георадарных профилях, представленных выше, выделить отражения от окна фильтрации на фоне многочисленных отражений также затруднительно.

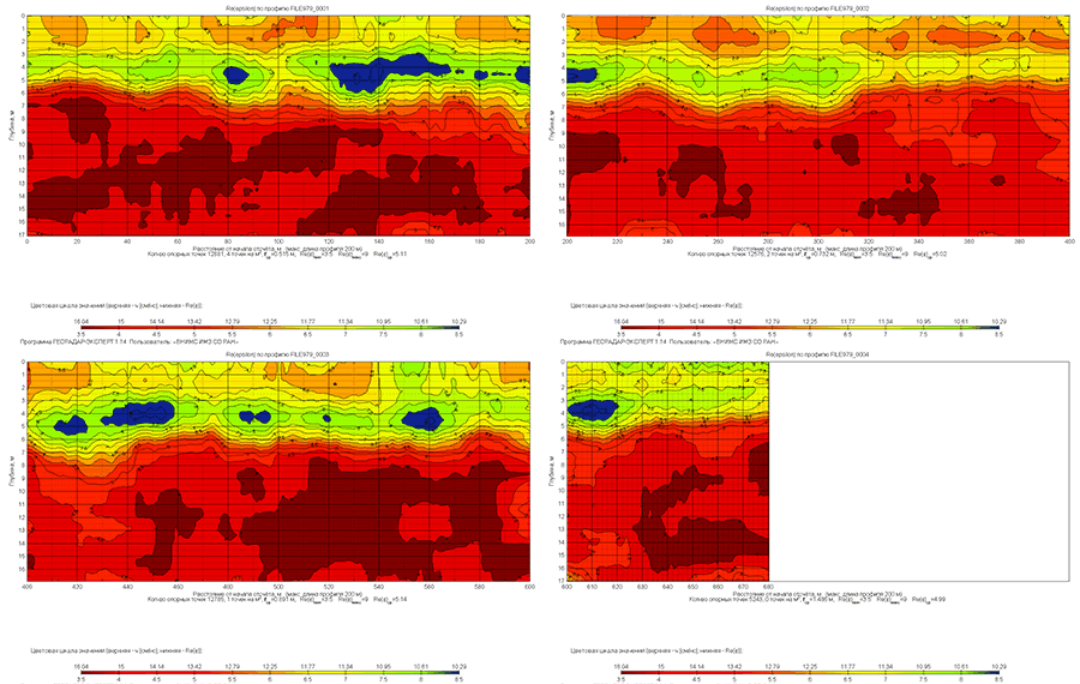

Для удобства обработки и представления результатов перед обработкой георадарный профиль был разделён на несколько частей. Ниже представлен результат обработки этого профиля в программном комплексе ГЕОРАДАР-ЭКСПЕРТ в виде разрезов диэлектрической проницаемости. Места фильтрации из водохранилища отличаются повышенными значениями диэлектрической проницаемости. На разрезах такие области окрашены в синий цвет.

Как Вы можете видеть, использование программного комплекса ГЕОРАДАР-ЭКСПЕРТ позволило получить данные о нахождении зон фильтрации плотины гидротехнического комплекса на основе автоматизированного анализа малоинформативных георадарных профилей. Алгоритмы обнаружения незаметных для визуального анализа особенностей отраженных георадарных сигналов, специально разработанные для ГЕОРАДАР-ЭКСПЕРТ, успешно решают аналогичные задачи во многих областях георадарных исследований.
