Графический интерфейс пользователя программного комплекса
ГЕОРАДАР-ЭКСПЕРТ представляет собой набор вкладок, каждая из которых
служит для определённых задач и содержит панели с элементами управления
этими задачами. Вкладки расположены в главном окне программы, в верхней
части этого окна расположена стандартная строка меню. Пользователь
может менять соотношение размеров вкладок или скрывать их. В
ГЕОРАДАР-ЭКСПЕРТ предусмотрено два различных режима главного окна
программы – 2D и 3D. Режим 2D предназначен для работы с двумерными
данными – георадиолокационными профилями и разрезами, созданными по
результатам автоматизированного анализа поля обратного рассеяния BSEF.
Режим 3D служит для визуализации трёхмерного объёма георадарных данных
и сечений этого объёма. Трёхмерный объём формируется из разрезов
атрибута, созданных по результатам анализа BSEF набора георадарных
профилей, записанных в ходе площадного георадарного исследования. Режим
главного окна изменяется автоматически, в зависимости от типа
загружаемых в программный комплекс данных.

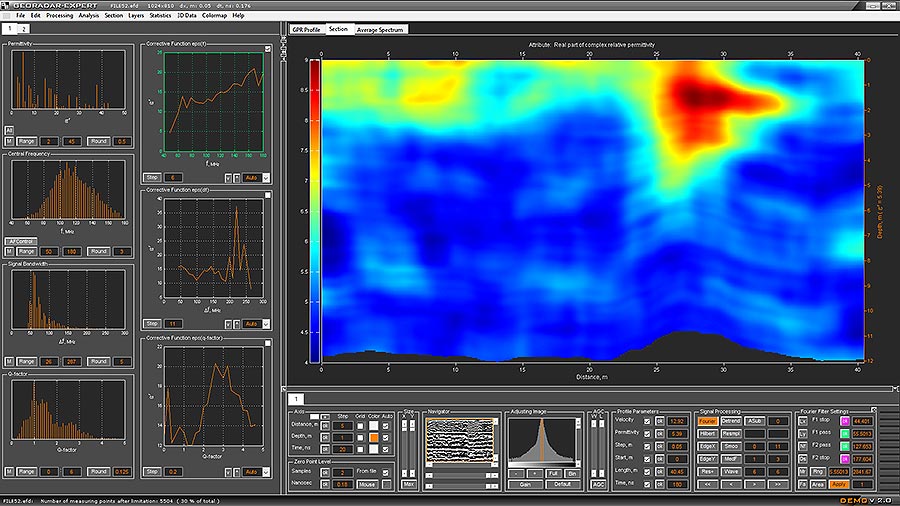

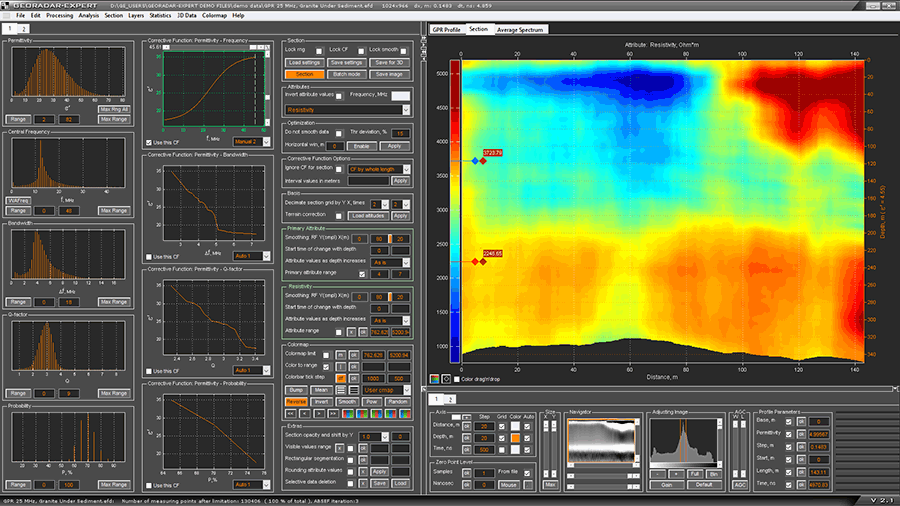

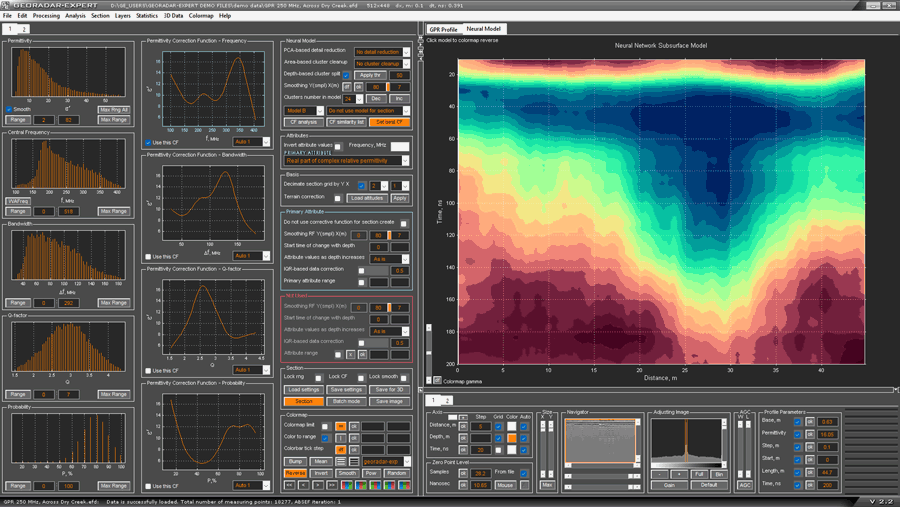

Далее показано главное окно программного комплекса ГЕОРАДАР-ЭКСПЕРТ в
режиме 2D. Верхняя группа вкладок служит для визуализации двумерных
данных, графиков спектра сигналов и статистическиой информации. В данном
примере активна вкладка визуализации разреза. Рядом расположены
неактивные вкладки визуализации георадарного профиля и
амплитудно-частотного спектра сигналов этого профиля. Чтобы
активировать какую-либо вкладку, пользователю нужно щёлкнуть мышью по
этой вкладке, после чего данные на этой вкладке будут доступны, а
данные на остальных вкладках из этой группы будут скрыты.
В левой части главного окна программного комплекса расположены вкладки,
предназначенные для графического представления результатов анализа BSEF
и элементы управления созданием и визуализацией разреза по результатам
этого анализа. В нижней части главного окна расположена группа
вкладок, предназначенная для размещения элементов управления
отображением радарограммы, свойствами георадарного профиля и
настройками его обработки.Все три группы вкладок разделены между собой
двумя сепараторами - вертикальным и горизонтальным, которые содержат
кнопки управления размером вкладок.

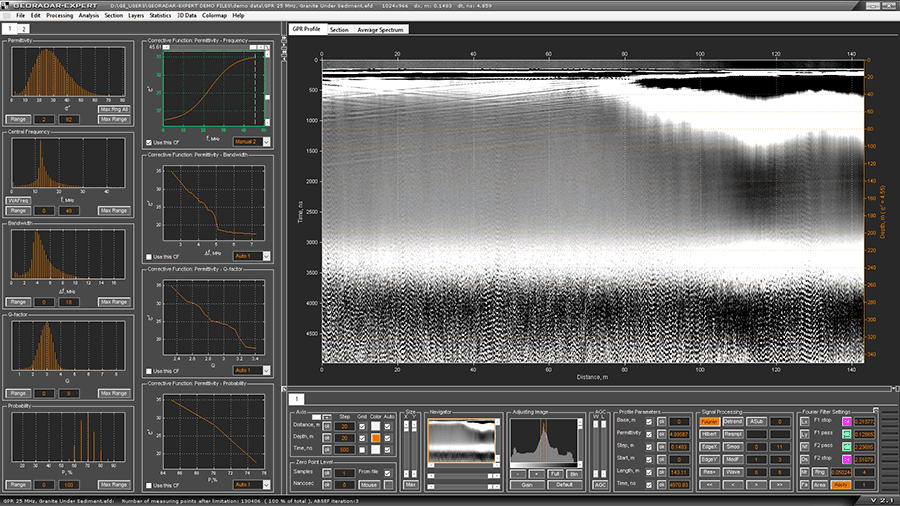

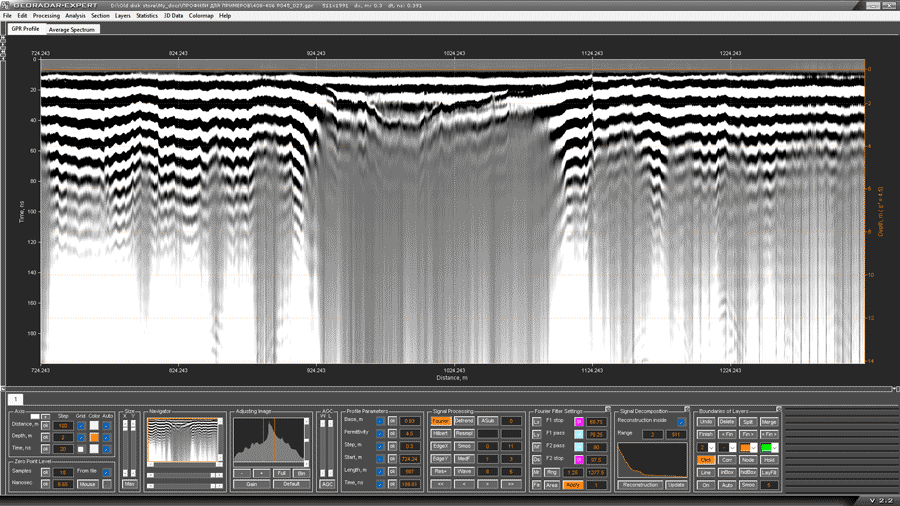

Далее представлены примеры различных вариантов конфигурации интерфейса пользователя в режиме 2D. Ниже показано главное окно программного комплекса ГЕОРАДАР-ЭКСПЕРТ с активной вкладкой визуализации георадарного профиля. В отличие от предыдущего примера, соотношение групп вкладок изменено - размер левой группы вкладок увеличился за счёт уменьшения размеров верхней и нижней групп:

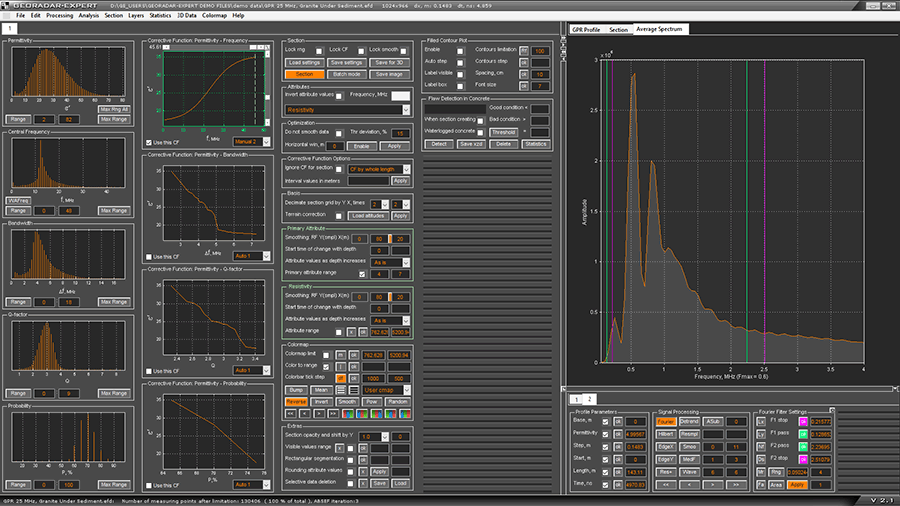

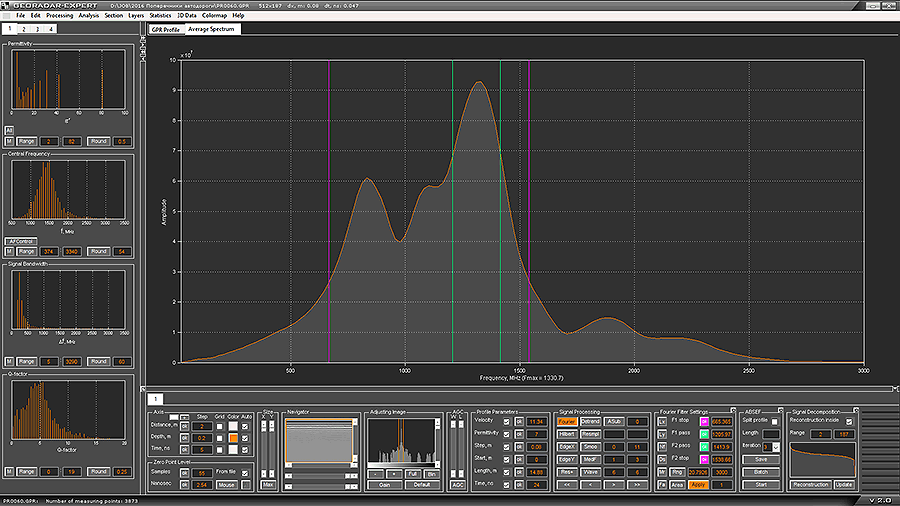

Далее показано главное окно программного комплекса ГЕОРАДАР-ЭКСПЕРТ с активной вкладкой отображения амплитудно-частотного спектра сигналов георадарного профиля. Размеры верхней и нижней групп вкладок увеличены за счёт левой группы вкладок:

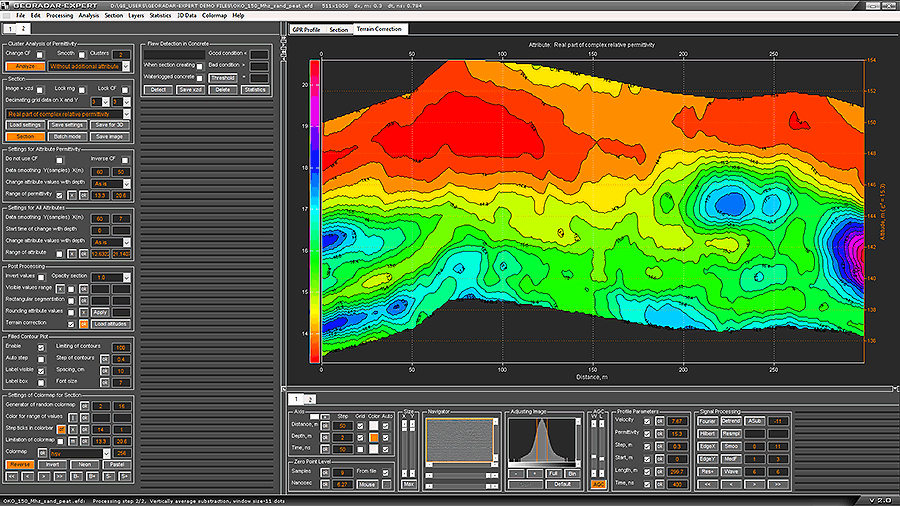

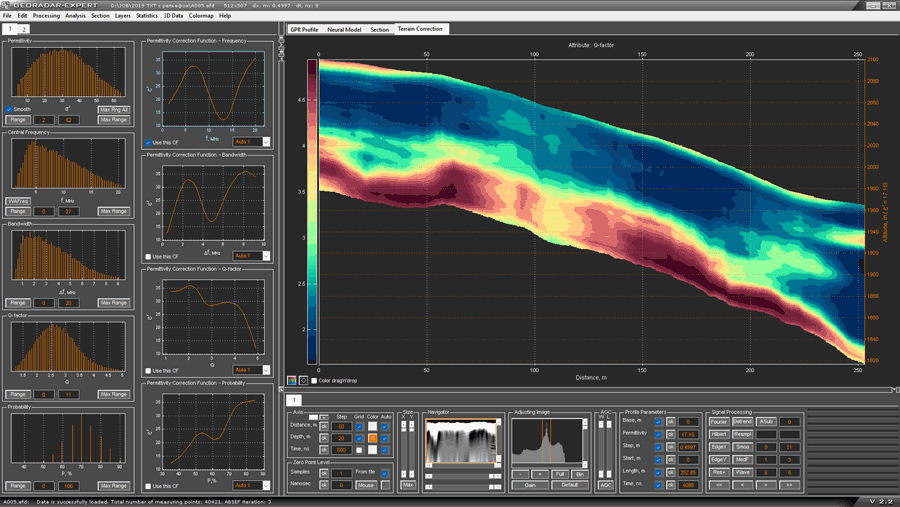

Ниже показана вкладка разреза с поправкой за рельеф. В левой группе вкладок активна крайняя вкладка, площадь которой лишь частично занята панелями настроек создания и визуализации разреза:

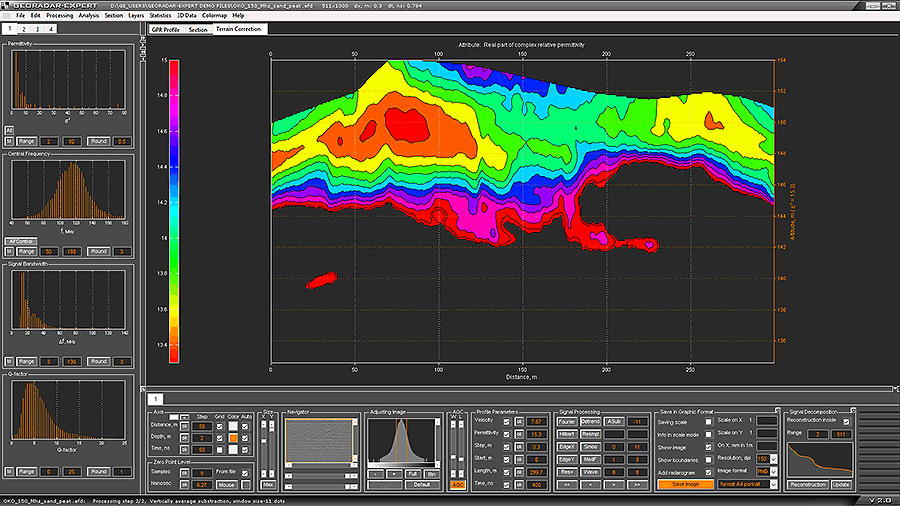

Далее показана вкладка визуализации разреза с поправкой за рельеф в режиме ограничения видимости атрибута. В этом режиме области разреза, содержащие значения атрибута, выходящие за границы заданного пользователем диапазона, не визуализируются. Скрытые области не принимаются во внимание в процессе статистического анализа и анализа пространственного распределения значений атрибута. Таким образом, пользователь может исключить из этих расчётов часть разреза, если в этом возникнет необходимость.
Для работы с результатами площадной георадарной съемки предназначен
режим 3D главного окна программного комплекса ГЕОРАДАР-ЭКСПЕРТ. Этот
режим служит для визуализации трёхмерной сборки разрезов, созданных на
основе результатов автоматизированного анализа поля обратного рассеяния
BSEF по георадиолокационным профилям неодинаковой длины и произвольной
ориентации. При формировании 3D сборки разрезов возможен учёт положения
георадарных профилей по координатам GPS или ГЛОНАСС. В режиме 3D левая
группа вкладок, доступная в режиме 2D, скрыта. Верхняя группа вкладок
предназначена для визуализации 3D объёма, взаимно перпендикулярных
сечений и произвольных пользовательских сечений 3D объёма. Нижняя
группа вкладок служит для размещения элементов управления 3D
визуализацией.

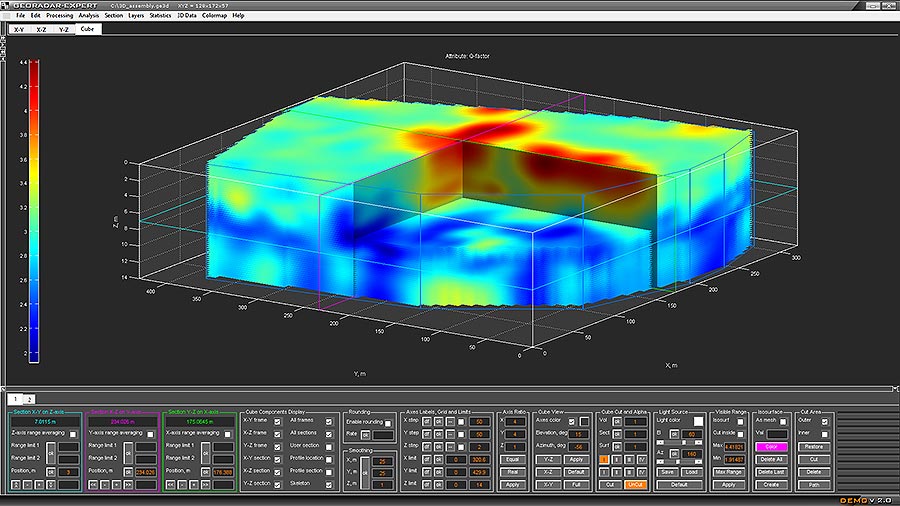

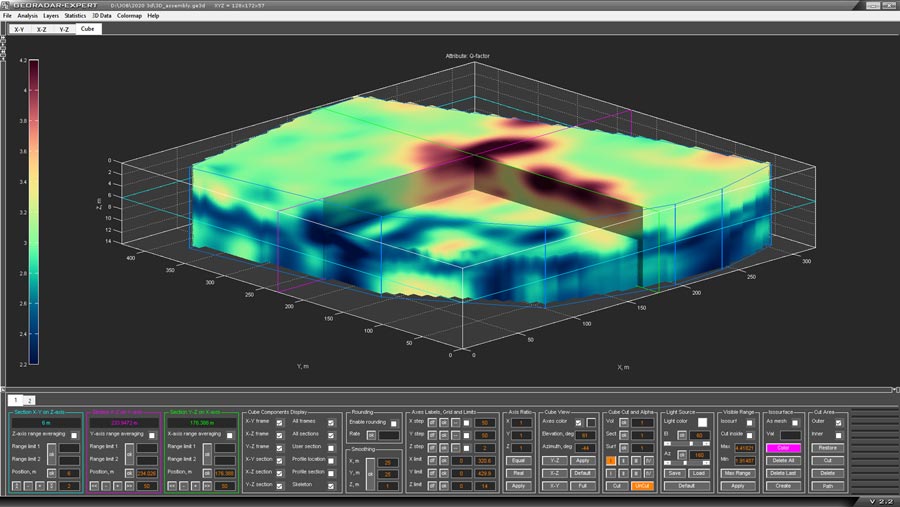

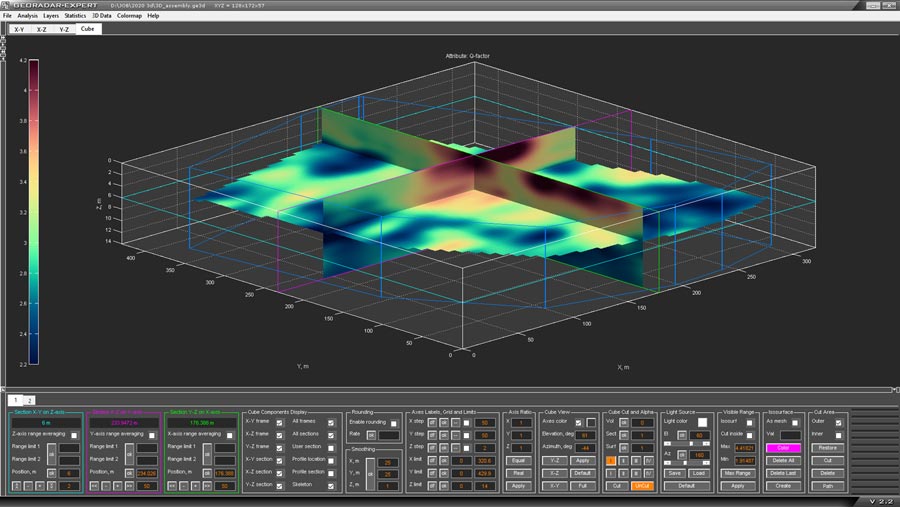

На рисунке ниже показано главное окно программного комплекса
ГЕОРАДАР-ЭКСПЕРТ в режиме 3D с активной вкладкой визуализации объёма 3D
сборки. Объём делится на части тремя ортогональными сечениями - одним
горизонтальным и двумя вертикальными. В результате получается восемь
подобъёмов – четыре лежат выше горизонтального сечения и четыре
расположены ниже этого сечения. Менять размеры подобъёмов можно при
помощи перемещения ортогональных сечений вдоль соответствующих им осей.
На представленном примере вырезана (сделана прозрачной) одна верхняя
четверть объёма 3D сборки:

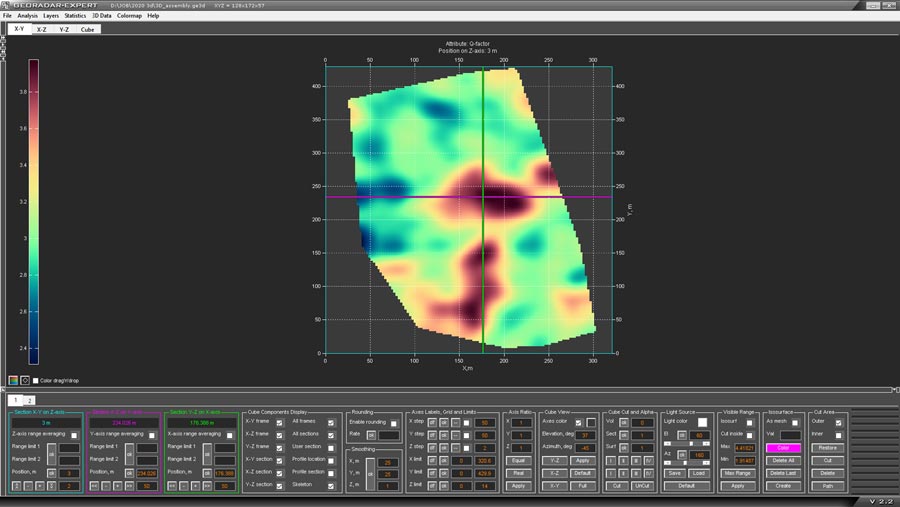

Пользователь может управлять уже существующими по умолчанию
ортогональными сечениями 3D сборки – менять их положение, усреднять
заданную толщину 3D объёма по всем трём направлениям X Y Z и
представлять результат в виде ортогональных сечений, создавать свои
сечения произвольной формы, сохранять эти сечения в файл и загружать их

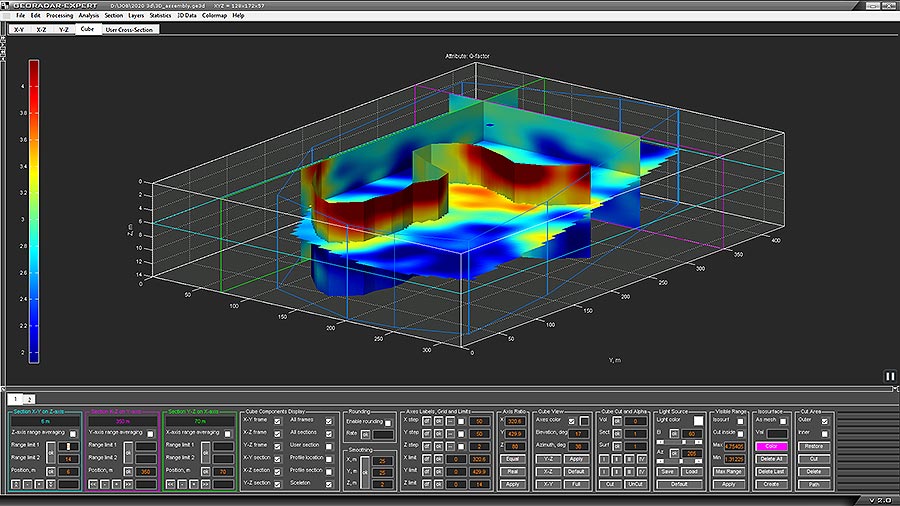

в 3D сборку из файла. На рисунке ниже показано главное окно
программного комплекса ГЕОРАДАР-ЭКСПЕРТ с активной вкладкой
визуализации 3D объёма, содержащей три ортогональных сечения и одно
пользовательское криволинейное сечение:

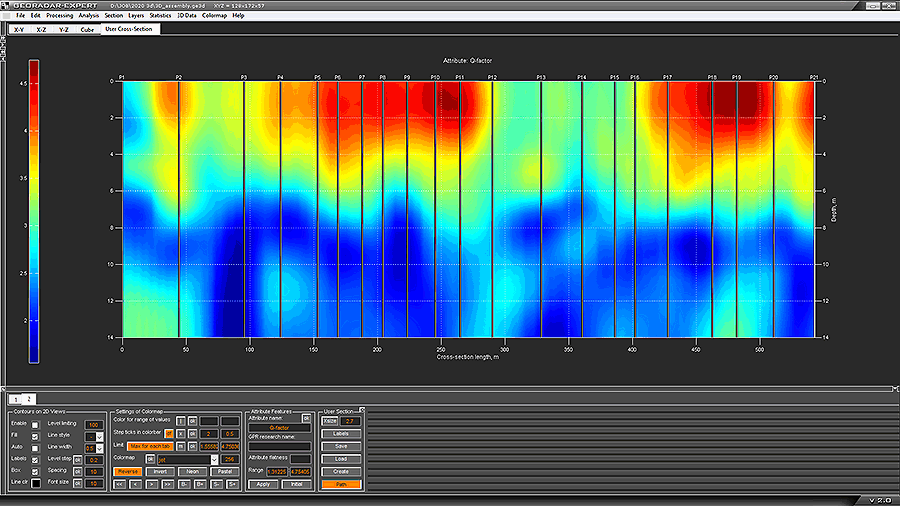

Ниже показана вкладка с развёрткой этого криволинейного
пользовательского сечения. Вертикальные линии обозначают положение
узловых точек кривой, через которую проходит это сечение. Имена точек
расположены по верхней границе сечения. Для каждой точки предусмотрена
возможность получить каротажную кривую и таблицу её значений.
Пользователь может сохранять на жёсткий диск компьютера серию
изображений ортогональных сечений 3D объёма в автоматическом режиме с
заданным шагом по соответствующей оси. По сравнению с ручным режимом
сохранения сечений, автоматический режим существенно экономит время. В
ручном режиме сначала нужно выполнить действия по перемещению сечения в
нужную точку на оси, а потом взаимодействовать с диалоговым окном
сохранения. Когда количество сечений составляет несколько десятков, или
даже сотен, процесс ручного сохранения растягивается на длительное

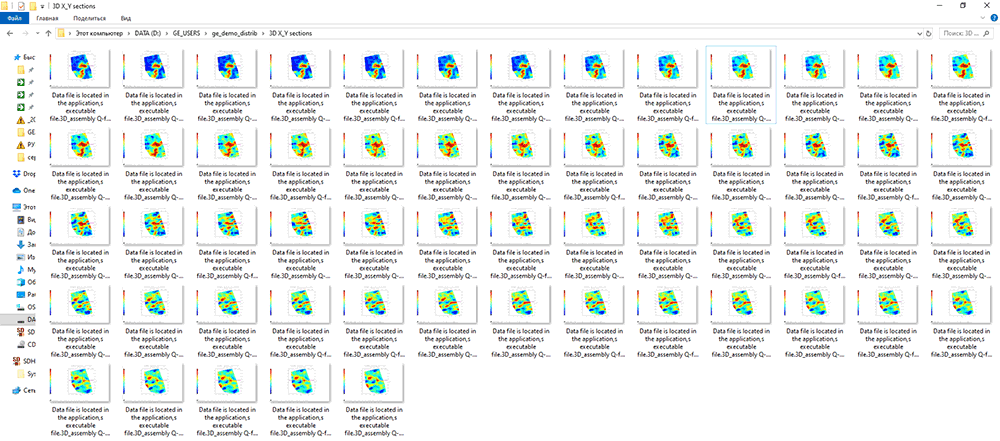

время. На рисунке ниже показана директория сохранения набора
горизонтальных сечений в проводнике Windows.

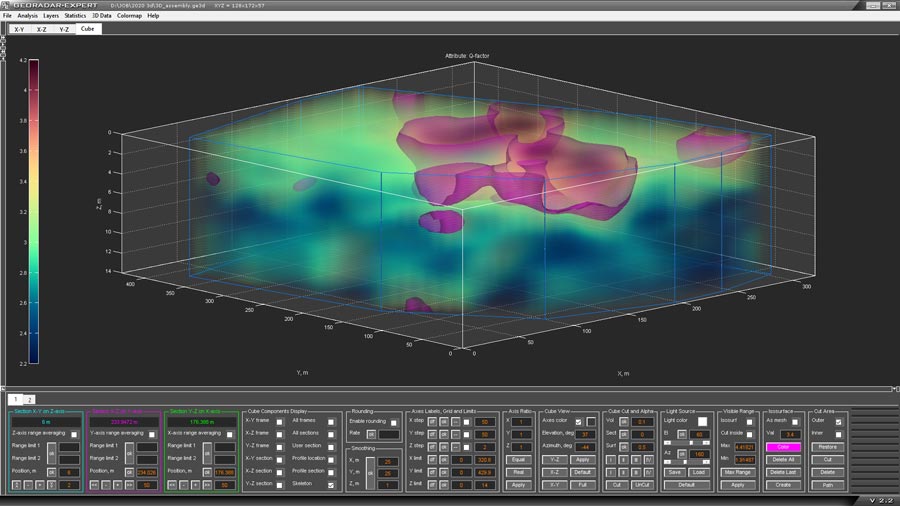

В режиме 3D предусмотрены все необходимые опции визуализации
георадиолокационной информации, в том числе возможность управления
прозрачностью элементов массива 3D сборки. Это позволяет достичь большей
наглядности в представлении результатов георадиолокационного

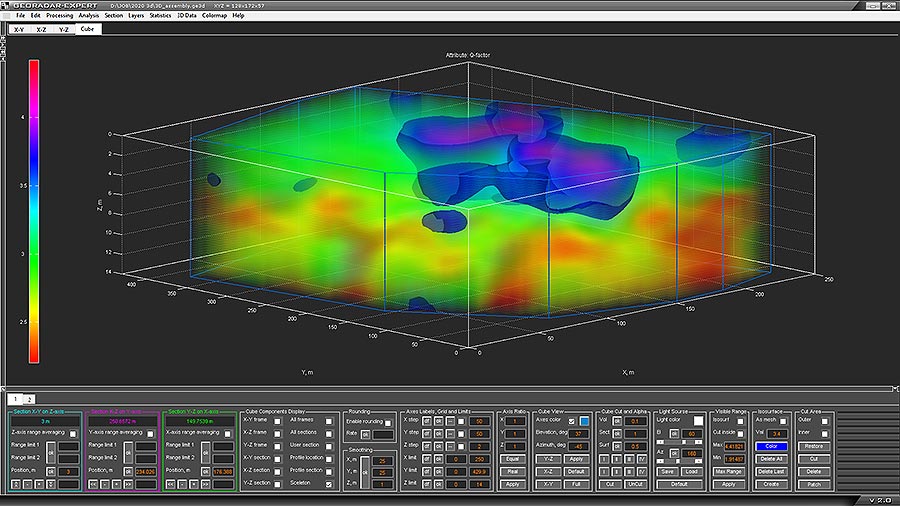

исследования. На рисунке ниже показан пример 3D визуализации, в состав
которой входят изоповерхности и объём 3D сборки, обладающие различной
степенью прозрачности. В полупрозрачном объёме 3D сборки
просматриваются прослои пород в виде областей красных оттенков.
Границы грунтовых аномалий представлены изоповерхностями синего
цвета. Полупрозрачные изоповерхности не заслоняют друг друга, и это
без помех позволяет наблюдать форму этих аномалий.

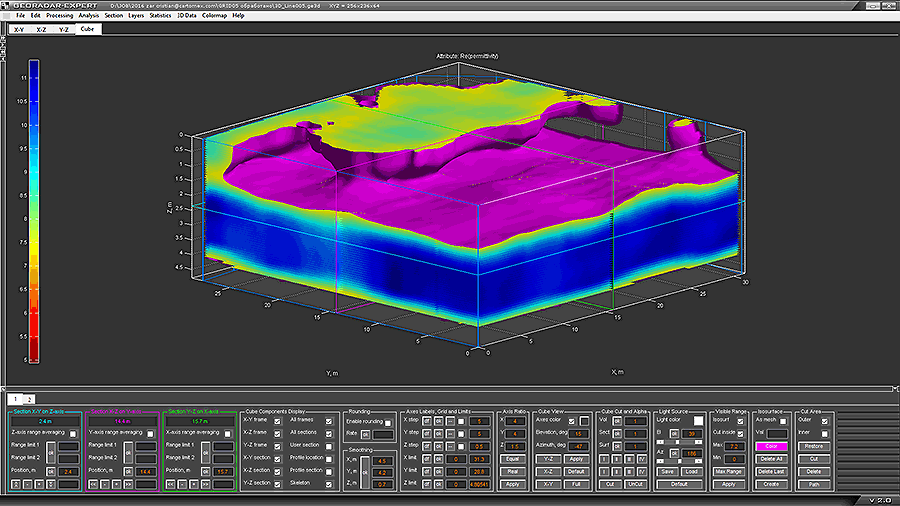

Ниже показан вариант визуализации объёма 3D сборки, в котором заданному
пользователем диапазону значений атрибута определена полная
прозрачность, а границей между прозрачной и непрозрачной областями
является изоповерхность:
Если 3D сборка содержит изоповерхности, то эти изоповерхности делят
объём 3D сборки на части. Пользователь может создать изоповерхности так,
чтобы они проходили по границам контакта слоёв исследуемой толщи.
Возможность получения информации об объёме этих слоёв представляет
несомненный практический интерес. В программном комплексе

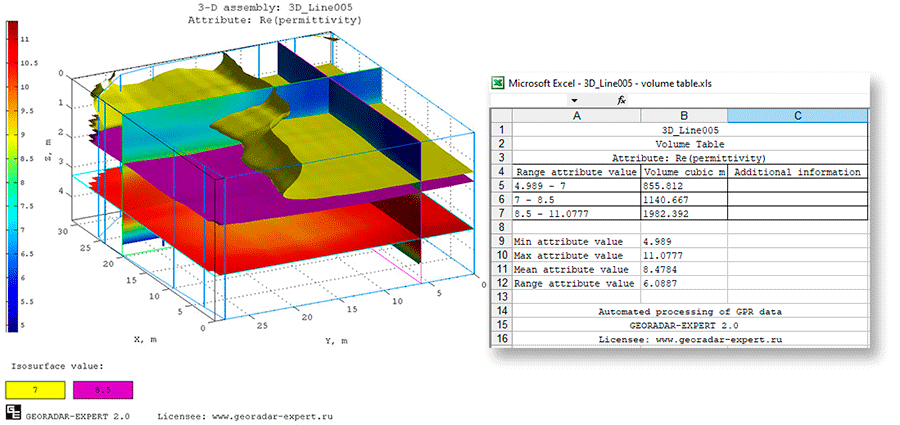

ГЕОРАДАР-ЭКСПЕРТ предусмотрена эта возможность. На рисунке ниже слева
показаны оси 3D сборки из предыдущего примера, на которых размещены
ортогональные сечения и две изоповерхности - одна жёлтая, другая
фиолетовая. Значения, через которые проходят эти изоповерхности,
показаны в левом нижнем углу изображения в прямоугольниках
соответствующих цветов. В правой части изображения показана
автоматически сгенерированная таблица объёмов, ограниченных этими
изоповерхностями. Аналогичным образом можно получить информацию о
площади слоёв в режиме 2D. Только в этом случае слои ограничиваются не
изоповерхностями, а проложенными линиями границ слоёв.

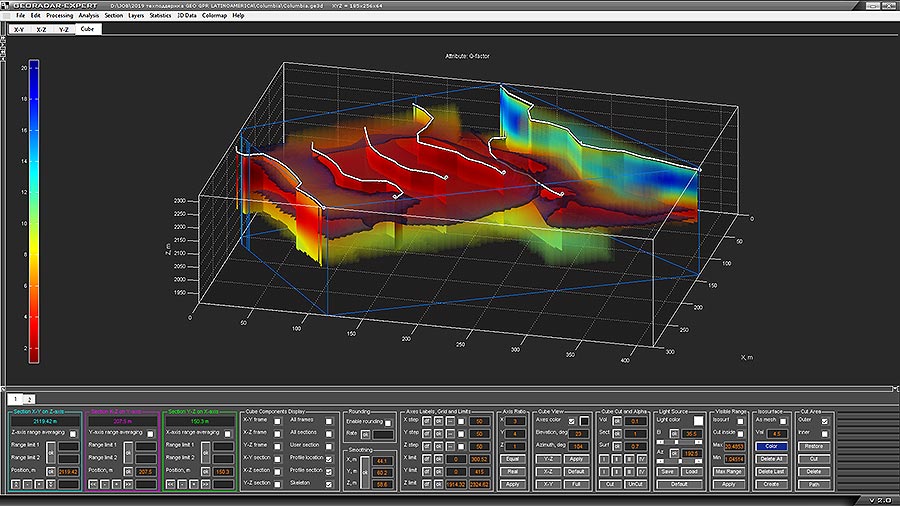

Ниже показан пример 3D сборки, которая создана с
учётом координат глобальной системы позиционирования GPS. На трёхмерном
виде активирована визуализация положения георадиолокационных профилей и
вертикальных разрезов по этим профилям. Через массив 3D сборки
проходит изоповерхность, показывающая положение контакта грунтов с
различными электрофизическими характеристиками. Для изоповерхности и
массива 3D сборки заданы различные степени прозрачности.
Графический интерфейс пользователя программным комплексом
ГЕОРАДАР-ЭКСПЕРТ спроектирован таким образом, чтобы пользователь не испытывал
дискомфорта при работе с программой и эффективно управлял обработкой
георадиолокационных данных, а также отображением результатов этой обработки.
