Опция IQR-Based Data Cleaning преобразована в
опцию IQR-based
data correction
Преобразование
опции очистки данных методом межквартильного размаха IQR-Based Data Cleaning,
которая была реализована в ноябре 2024, в опцию IQR-based data correction с
доработкой алгоритма корректировки позволило повысить эффективность
использования данных автоматизированного анализа BSEF для создания разреза
атрибута.
В

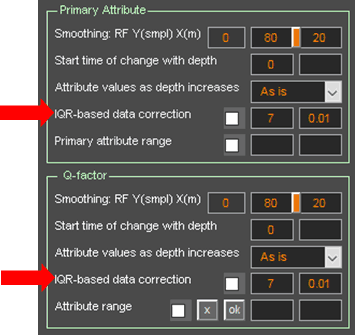

результате этого преобразования панель настроек очистки данных IQR-Based Data
Cleaning удалена из левой группы вкладок, а настройки корректировки данных
методом межквартильного размаха объединены в группу параметров IQR-based data
correction, которая размещается на панели Primary Attribute и на панели для
настройки разрезов остальных атрибутов:
Таким
образом, для основного атрибута, которым является атрибут действительной части
комплексной относительной диэлектрической проницаемости, и остальным атрибутам можно по
отдельности задавать применение данной опции и определять настройки
корректировки.
Когда
отмечен флажок в группе параметров IQR-based data correction, то в процессе
создания разреза анализируются сигналы георадиолокационного профиля, и по
результатам этого анализа разрез разбивается на заданное количество кластеров.
Для каждого кластера вычисляются границы диапазона атрибута по формуле [Q1 - K*
IQR, Q3 + K * IQR], где Q1 — первый
квартиль, Q3 — третий квартиль, IQR — межквартильный размах, определяемый по
формуле IQR=Q3−Q1, K — коэффициент ширины межквартильного размаха. Далее
производится пересчёт значений атрибута внутри каждого кластера в соответствии
с вычисленными значениями границ диапазона.

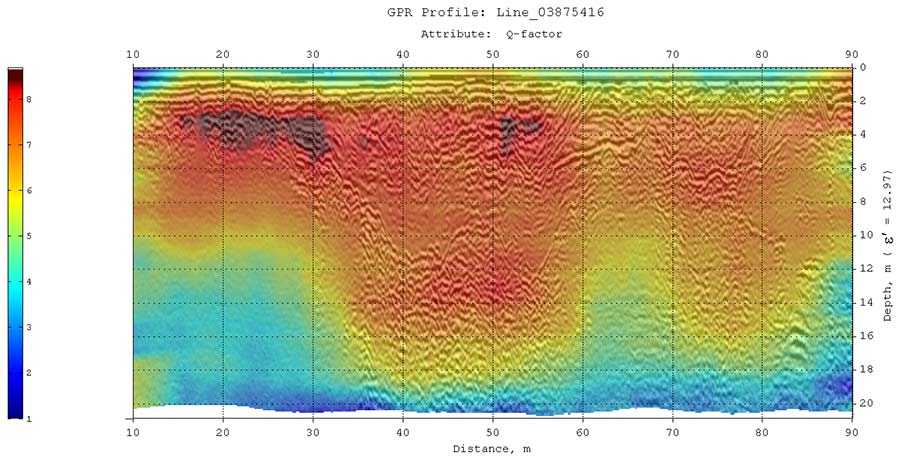

Ниже
показан разрез атрибута Q-factor, созданный без использования корректировки
методом IQR, визуализация разреза в режиме наложения на георадиолокационный
профиль. Исследуемый разрез состоит из двух основных слоёв, электрофизические
характеристики которых значительно отличаются. В силу этих различий, на
георадиолокационном профиле хорошо заметна граница между этими слоями. На
разрезе заметно проникновение высоких значений атрибута верхнего слоя в область
нижнего слоя, который характеризуется более низкими значениями Q-factor.
Причиной этому является переотражение сигналов от диэлектрически контрастных
объектов верхнего слоя в область нижнего слоя:

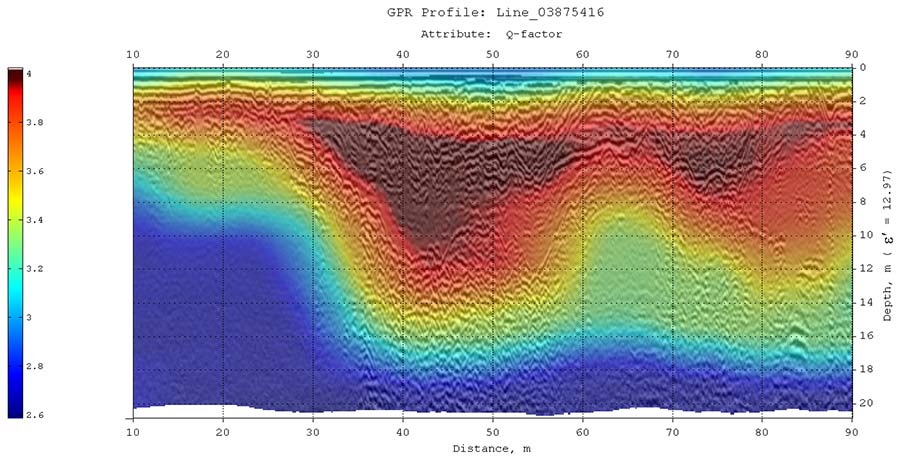

Разрез, созданный с использованием корректировки значений атрибута методом IQR в режиме автоматического разделения на кластеры, демонстрирует улучшенное позиционирование элементов разреза относительно границ слоёв на георадиолокационном профиле:
Разделять разрез на
кластеры можно не только в автоматическом режиме, но и вручную, с помощью
мыши, аналогично процессу создания границ на георадарном профиле. Ниже
представлено видео, в котором показаны
действия пользователя по созданию разреза с использованием корректировки данных методом
межквартильного размаха в автоматическом и ручном режимах определения кластеров
разреза.
