Обновление за ноябрь 2024 года

Добавлен предварительный просмотр разрезов атрибута

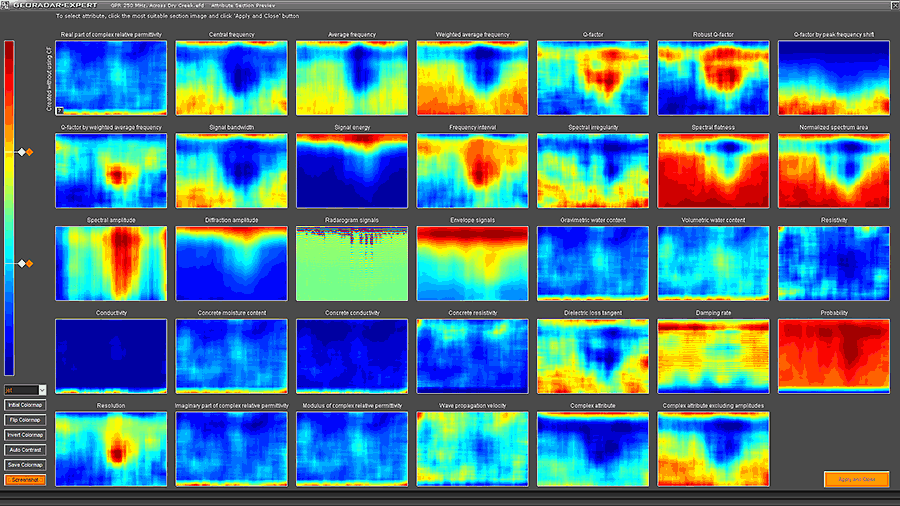

Функция предварительного просмотра разрезов упрощает выбор атрибута, наиболее подходящего для решения задачи георадиолокационного исследования. Ранее для подбора подходящего атрибута пользователь создавал полноразмерные разрезы, что могло занимать значительное время. Теперь, используя априорные данные или основываясь на закономерностях формирования подповерхностных слоев, пользователь может быстро выбрать нужный разрез через окно предварительного просмотра. Атрибут выбранного разреза автоматически устанавливается для расчета итогового разреза. Время, затрачиваемое на создание превью, зависит от размера георадиолокационного профиля, но оно значительно меньше по сравнению с созданием полноразмерных разрезов для выбора атрибута.

Наряду с изображениями разрезов, окно предварительного просмотра содержит элементы управления настройками и сохранением цветовой схемы разрезов, а также функцию автоконстраста для выделения деталей на малоконтрастных разрезах и сохранения снимка окна превью в графическом формате.

Добавлен предварительный просмотр разрезов для выбора корректирующей функции

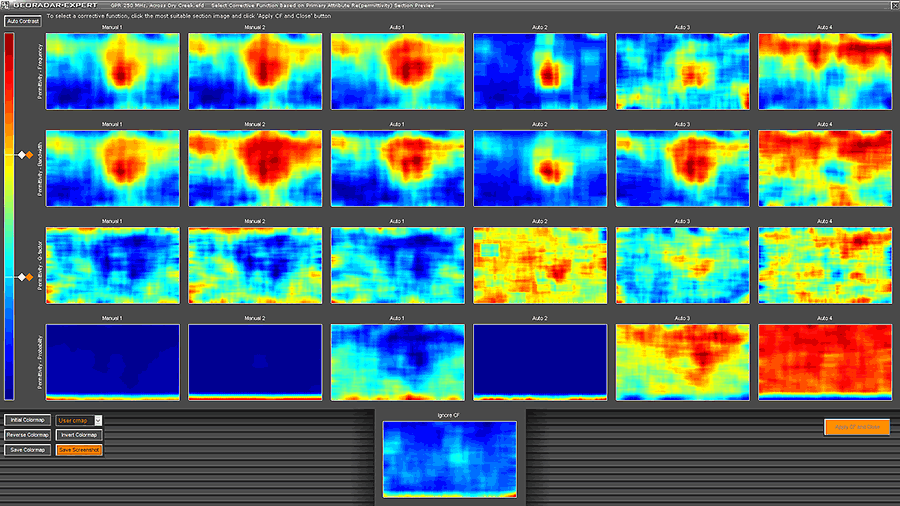

Функция предварительного просмотра разрезов основного атрибута Real part of complex relative permittivity (действительная часть комплексной диэлектрической проницаемости) упрощает выбор корректирующей функции, которая используется для минимизации ошибок автоматизированного анализа поля обратного рассеяния BSEF. Разрезы для превью рассчитываются с применением различных типов корректирующих функций. В окне предварительного просмотра пользователь выбирает оптимальный, для задачи георадиолокационного исследования, вариант разреза. Корректирующая функция, использованная для его расчёта, применяется при расчёте итогового разреза.

Окно превью для выбора корректирующей функции содержит такие же элементы управления настройками цветовой схемы разрезов и другие функции, что и окно превью для выбора атрибута разреза.

Добавлен новый метод очистки данных

Добавлен метод очистки данных анализа поля обратного рассеяния BSEF методом межквартильного размаха IQR. Очистка данных методом межквартильного размаха выявляет значения атрибута, выходящие за пределы диапазона [Q1 - K*IQR,   Q3 + K* IQR], где Q1 — первый квартиль, Q3 — третий квартиль, IQR — межквартильный размах, определяемый по формуле IQR=Q3−Q1, K — коэффициент ширины межквартильного размаха. Точки анализа, содержащие значения атрибута, выходящие за пределы указанного диапазона, считаются аномальными и исключаются из массива данных для расчёта разреза. Пользователь, изменяя значения коэффициента K, может регулировать ширину межквартильного диапазона, тем самым управляя чувствительностью метода к отклонениям значений атрибута. Параметры очистки данных задаются на панели IQR-Based Data Cleaning, расположенной в левой группе вкладок

Переименована опция Optimization

Опция Optimization была переименована в очистку данных по отклонению от средних значений, чтобы более точно отразить её функционал. В связи с этим, панель Optimization теперь называется Mean Deviation Data Cleaning. Названия остальных параметров данной функции остались прежними.

Добавлены кнопки для отмены действий по очистке данных и ограничений базовых атрибутов

Для удобства работы добавлены отдельные кнопки отмены действий по очистке данных и ограничений базовых атрибутов, расположенные на новой панели Cancel Actions в левой группе вкладок. Панель содержит следующие кнопки:
·         Range limit отменяет ограничения диапазона всех базовых атрибутов. Дублирует кнопку Max Rng All, размещённую на панели гистограммы Permittivity;
·         Data cleaning отменяет результаты очистки данных. Это полезно, когда требуется вернуться к исходным результатам анализа BSEF после применения нескольких методов очистки. Вместо использования отдельных кнопок отмены для каждого метода, данная кнопка позволяет отменить все изменения разом;
·         Cancel all выполняет отмену всех ограничений одним нажатием, включая как результаты очистки данных, так и диапазоны базовых атрибутов.

Добавлена возможность выбора состояния сглаживания базовых атрибутов

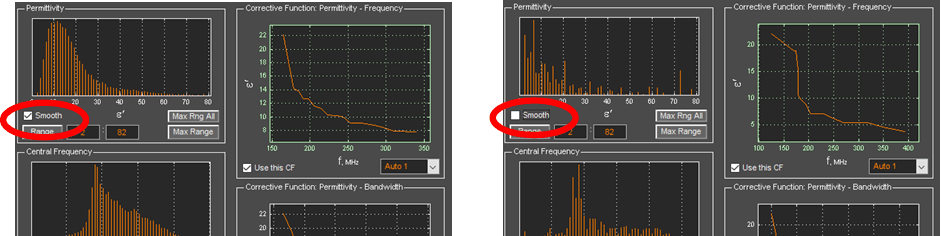

Результаты автоматизированного анализа BSEF теперь содержат данные базовых атрибутов как в исходном, так и в сглаженном состояниях. Сглаживание базовых атрибутов в процессе анализа выполняется для минимизации возможных ошибок анализа, проявляющихся в аномально резких отклонениях значений атрибутов. Ранее, несглаженные данные не сохранялись в результатах анализа BSEF. Теперь, для выбора состояни сглаживания данных анализа, на панели гистограммы Pemittivity используется флажок Smooth.

Несглаженные результаты анализа дают более детальную модель подповерхностной среды. Это может быть полезно в задачах, где требуется изучение мелких объектов или локальных изменений в структуре подповерхностного слоя. Однако такая детализация может затруднить интерпретацию, так как мелкие отклонения могут создавать «шум» и визуальные помехи.

Для задач, где важна общая структура подповерхностных слоёв, лучше подходит сглаженный вариант результатов анализа. Сглаживание позволяет минимизировать локальные колебания значений атрибутов, за счёт чего слои на разрезе выглядят более цельными и непрерывными. Это способствует более чёткому выделению границ слоёв и облегчает анализ подповерхностных структур, особенно в условиях высокой степени неоднородности или при наличии сильных шумов в данных.
