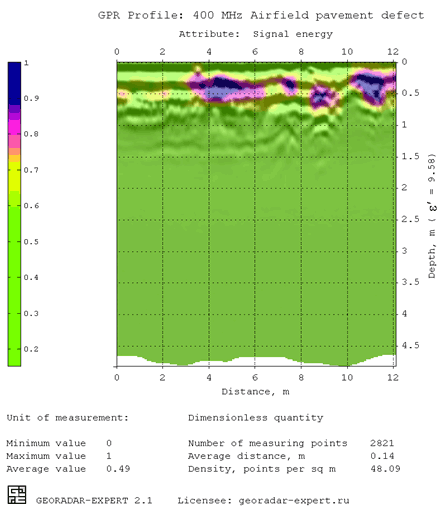

Аномальные отклонения атрибута Signal Energy от средних значений по разрезу свидетельствуют о значительном изменении свойств исследуемой среды в местах этих отклонений. Ниже показан пример использования атрибута Signal Energy для георадиолокационного профиля, полученного георадаром 400 МГц по дефектному участку аэродромного покрытия. Дефекты, возникшие из-за нарушения герметизации стыков железобетонных плит, на разрезе характеризуются повышенными значениями атрибута Signal Energy и отображаются фиолетовым цветом. Разрез визуализирован в режиме наложения разреза на сигналы георадиолокационного профиля с заданной прозрачностью.
Добавлен экспорт данных в формат ASC семейства программ
ArcGIS
ArcGIS — комплекс геоинформационных программных продуктов, которые применяются для земельных кадастров, в задачах землеустройства, учёта объектов недвижимости, систем инженерных коммуникаций, геодезии и недропользования и других областях. Также, этот формат поддерживается программой Surfer. В отличие от сеточного формата GRD, формат ASC поддерживает значение NODATA_value, которое обозначает те участки разреза атрибута или сечения 3D сборки, на которых отсутствуют данные и на которые не распространяется действие цветовой схемы разреза или сечения 3D сборки. Это делает более удобным перенос данных разреза или сечения 3D сборки в Surfer.
Добавлен модуль очистки результатов анализа BSEF
Результат анализа BSEF, помимо полезной информации,
может содержать некоторый объём случайных значений. Для удаления таких значений
из набора данных для расчёта разреза атрибута используется процедура очистки
результатов анализа BSEF. Очистка
осуществляется по критерию повторяемости значений пары базовых атрибутов
[ε′ f], [ε′ Δf], [ε′ Q] или [ε′ P] в массиве результатов анализа BSEF. Если
количество точек анализа с одинаковыми значениями одной или нескольких пар
базовых атрибутов меньше заданного пользователем порогового значения, то такие
точки считаются случайными объектами, не несущими полезной информации, и
исключаются из массива данных для расчёта разреза.

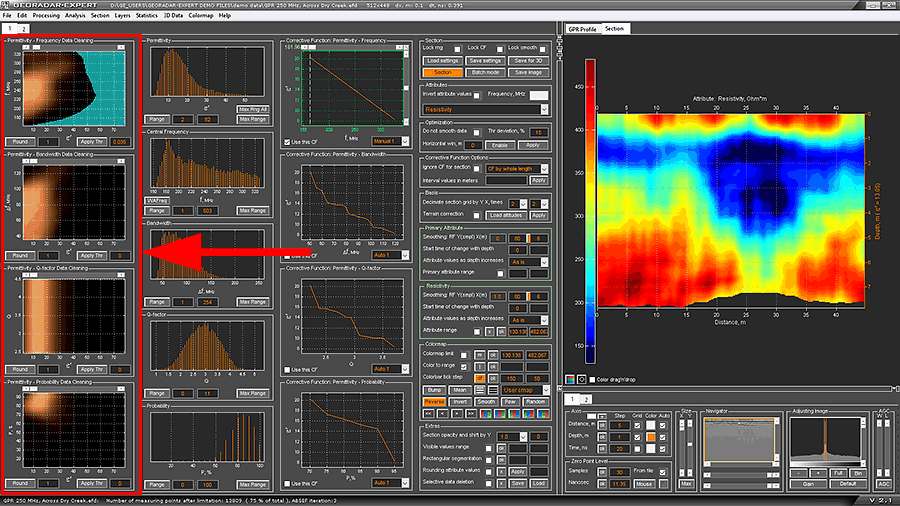

Для каждой пары базовых атрибутов предусмотрена
своя панель настроек очистки. Эти панели вызываются с помощью пункта менюAdd Data Cleaning Panels из группы меню Section. Они загружаются в левую группу
вкладок, и размещаются перед панелями гистограмм базовых атрибутов:
Панели
настроек очистки данных содержат однотипные элементы управления и визуализации
данных. Основным визуальным объектом, с помощью которого пользователь определяет
оптимальный порог, является карта повторяемости значений пары базовых атрибутов. Горизонтальная ось карты повторяемости отображает
значения действительной части комплексной относительной диэлектрической
проницаемости ε′, вертикальная ось содержит значения второго базового атрибута
из пары атрибутов (центральная частота f, ширина спектра Δf, добротность Q или вероятность P). Яркость карты повторяемости в
точке пересечения значений атрибутов пропорциональна количеству повторений этой
пары значений в массиве результатов анализа BSEF. Чем ярче точка пересечения, тем больше
повторений. Наиболее тёмные участки карты повторяемости можно рассматривать в
качестве случайных значений, подлежащих удалению. Значение порога задаётся ползунком
или с помощью окна ввода:
Более полная информация по использованию очистки данных содержится в разделе Очистка результатов анализа BSEF руководства пользователя программным комплексом ГЕОРАДАР-ЭКСПЕРТ.

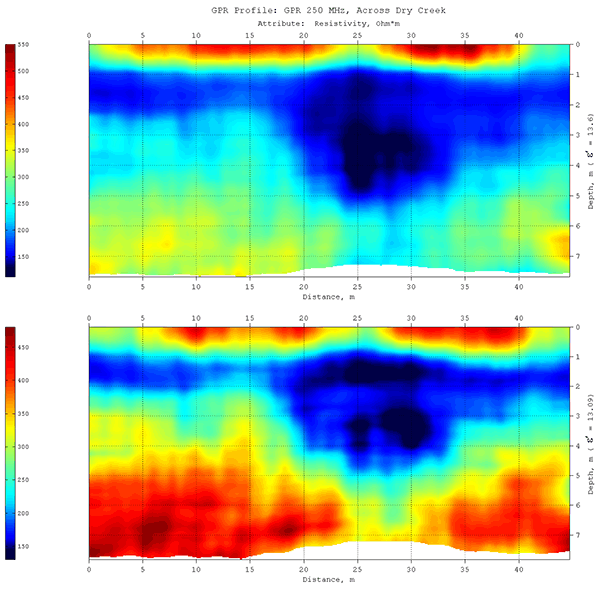

Ниже показано сравнение разрезов удельного
сопротивления, созданного без использования очистки данных (верхний разрез) и с
применением очистки. Разрезы созданы по результатам анализа BSEF
георадиолокационного профиля, который пересекает русло пересыхающего ручья.
Применение процедуры очистки данных позволило точнее локализовать на разрезе положение
границы между рыхлыми отложениями и плотным грунтом на глубинах от 4 метров и
ниже.
Очистку данных по критерию повторяемости рекомендуется
использовать для задач, целью которых является получение информации о крупных
подповерхностных объектах, таких как протяжённые слои грунта, в пределах границ
которых находится значительное количество точек анализа поля обратного рассеяния.
Добавлена возможность отображения статистических
показателей в виде ступенчатого графика и сохранение данных ступенчатого
графика в таблицу формата MS EXCEL
Ступенчатый график удобно
использовать для определения взаимосвязи свойств подповерхностной среды со
значениями статистического показателя на заданных участках георадиолокационного
профиля.

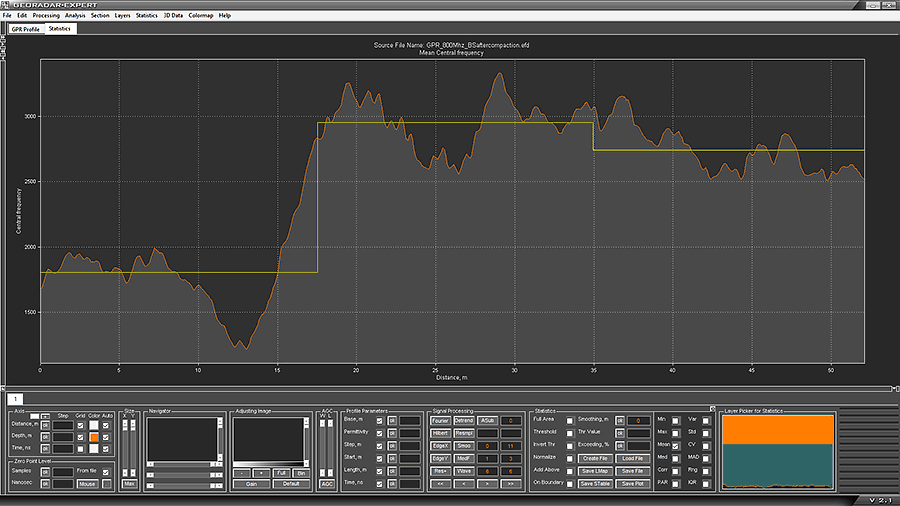

Ниже показан статистический график, полученный для разреза атрибута Central frequency, который был рассчитан по результатам анализа BSEF георадиолокационного профиля, пересекавшего
последовательно три участка грунта одинакового состава, но различной плотности.
Первые 17.5 метров грунт находился в состоянии максимального уплотнения,
следующие 17.5 метров грунт был не уплотнённым, и на последней части
георадиолокационного профиля грунт находился в состоянии малой степени
уплотнения.
На обычном, бесступенчатом
статистическом графике, хорошо заметны отличия уровней значения атрибута только
между участками максимального уплотнения грунта и неуплотнённым грунтом.
Различия между неуплотнённым грунтом и участком малой степени уплотнения на
графике не так очевидны. Использование ступенчатого графика позволяет наблюдать
различия уровня атрибута на всех трёх участках.

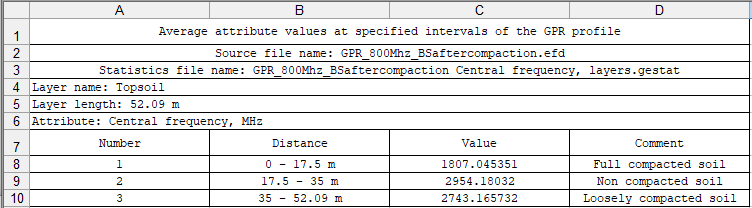

Когда на статистическом графике присутствует ступенчатый график, то при
сохранении изображения статистического графика в графическом формате, совместно
с графическим файлом, сохраняется таблица значений ступенчатого графика в
формате электронных таблиц MS EXCEL:
С помощью данной таблицы можно
устанавливать взаимосвязь между уровнем статистического показателя и свойством
подповерхностной среды качественно и количественно. Для
рассматриваемого примера, по ступенчатому графику можно сделать вывод, что с
возрастанием плотности грунта центральная частота спектра отражённых сигналов уменьшается.
Если предположить линейную зависимость центральной частоты от плотности грунта,
то по таблице ступенчатого графика можно определить, что по сравнению со
вторым, неуплотнённым участком, на первом участке грунт плотнее в 1.6 раза, а
на третьем участке грунт плотнее в 1.1 раза. Таким образом, имея значение
плотности грунта на одном из участков, можно рассчитать плотность грунта для
всех других участков.
Оптимизировано управление памятью в
процессе анализа БСЕФ и других опций для обработки длинных георадиолокационных
профилей.
Стала более удобной работа
с именами слоёв в режиме создания пользователем границ слоёв на разрезе
атрибута, георадиолокационном профиле или сечении 3D сборки.
