Модуль статистического анализа Statistics предназначен для обобщения результатов георадарного профилировавния и наглядного представления изменчивости георадиолокационной информации. При помощи результатов статистического анализа, представленных в виде таблиц и графиков, можно устанавливать взаимосвязь между физико-механическими характеристиками исследуемой среды (например, грунтов или строительных конструкций) и различными статистическими показателями, формируя, таким образом, совокупность признаков, которую можно применять в дальнейшем для оценки состояния аналогичных объектов.
Статистическая информация рассчитывается один раз и запоминается в специализированном файле данных. В этом же файле можно сохранить настройки визуализации статистических данных. Источником статистических данных являются георадиолокационные профили, разрезы, рассчитанные на основе результатов автоматизированного анализа BSEF (разрезы атрибутов волнового поля или характеристик исследуемой среды) и вертикальные сечения 3D сборки этих разрезов.
Если на георадиолокационный профиль, разрез атрибута или сечение 3D сборки пользователь нанёс границы слоёв, то статистические показатели рассчитываются внутри каждого слоя, по границе каждого слоя и по источнику статистики в целом, без учёта разделения на слои. Удобный навигатор по слоям позволяет выбирать слои или границы слоёв, для которых должна отображаться статистика, назначать имена слоям, выбирать статистические показатели и управлять визуализацией статистических данных.

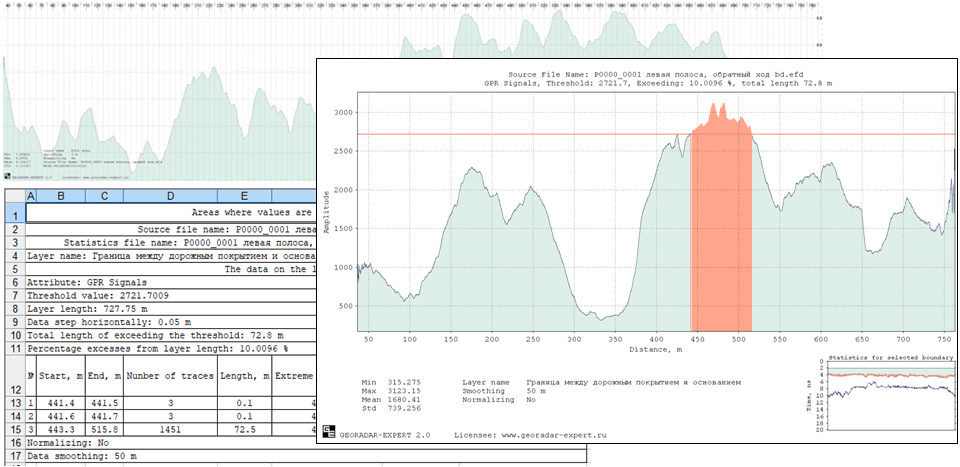

В модуле Statistics предусмотрена возможность установки порога, значения выше или ниже которого на графиках отображаются красным цветом, а положение этих участков на георадарном профиле и их статистические характеристики сохраняются в таблицу MS EXCEL одновременно с сохранением изображения статистического графика. Установка порога на статистическом графике позволяет сделать более эффективным процесс выявления различных дефектов исследуемого объекта, если признаком дефекта является нарушение некоторого порогового значения атрибута. Особенно эффективно применение порогового анализа для обработки результатов георадарного мониторинга протяжённых объектов – автомобильных и железных дорог.

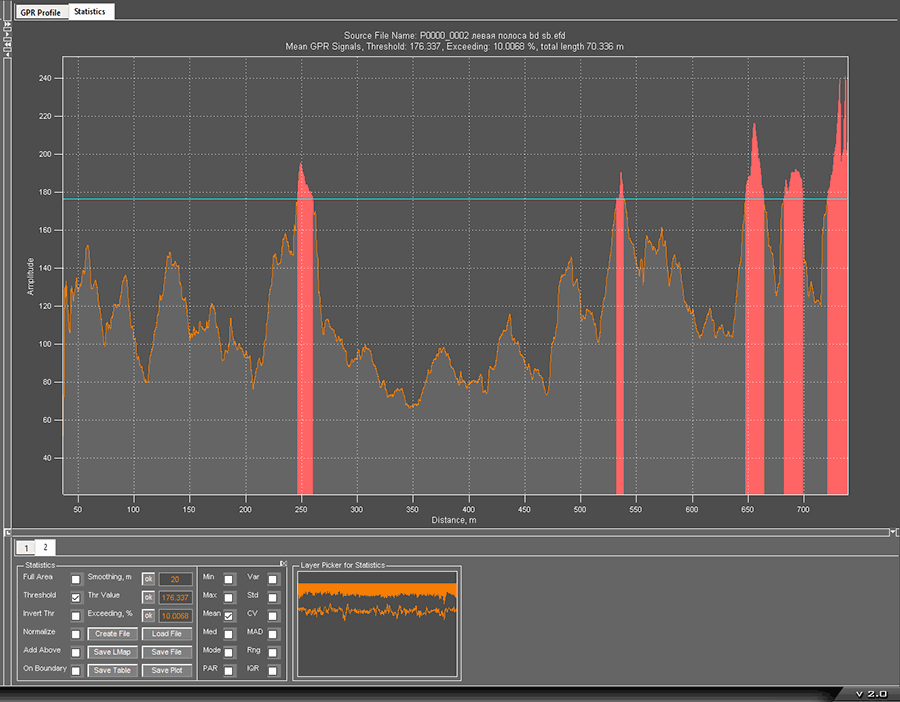

На рисунке ниже показан фрагмент интерфейса пользователя программного комплекса ГЕОРАДАР-ЭКСПЕРТ с открытой вкладкой статистического модуля, панелью управления статистическим модулем и панелью выбора слоя. Горизонтальной линией голубого цвета показан порог, области нарушения порога выделены красным цветом.
Для использования результатов статистического анализа в сторонних программах, предусмотрен экспорт всех показателей статистики для всех элементов источника статистики в таблицы текстового формата в кодировке ASCII. Также предусмотрен экспорт изображения графика статистики в файл графического формата.
Добавлена возможность коррекции положения георадарных трасс по вертикали относительно опорной границы таким образом, чтобы оси синфазностей сигналов, через которые проходит опорная граница, располагались на одном уровне глубины. Ниже показан пример коррекции трасс по вертикали. На рисунке слева – исходная радарограмма с нанесённой опорной границей, рисунок справа – результат корректировки.

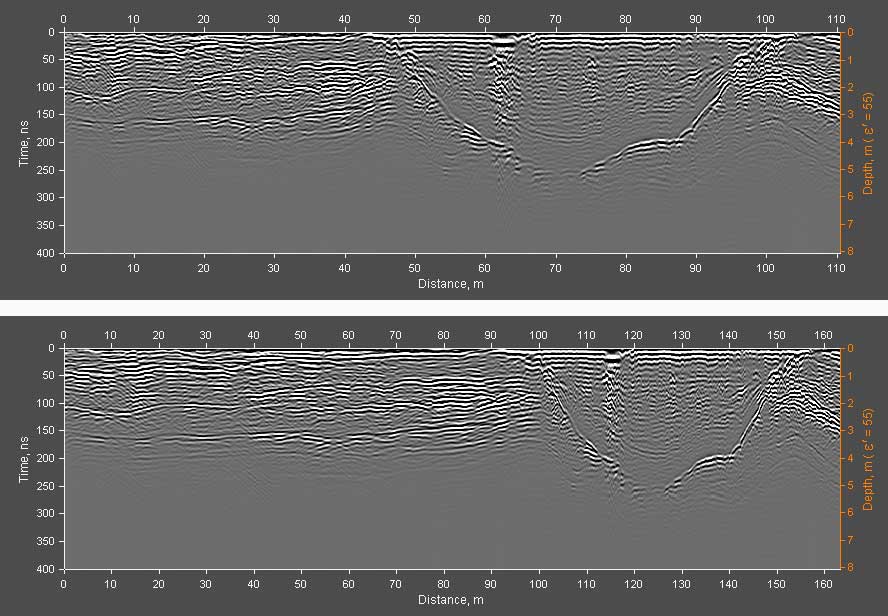

Пользователь может корректировать положение георадиолокационных трасс на профиле, при помощи таблицы задавая соответствие между порядковым номером трассы и положением этой трассы на профиле в метрах. Ниже показан результат корректировки трасс по профилю. Верхний рисунок – исходный профиль, нижний – результат коррекции.

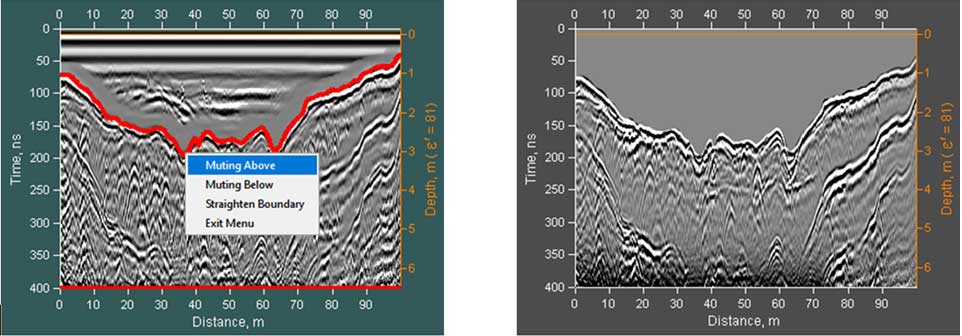

Мьютинг применяется для обнуления информации на заданных участках георадиолокационных трасс. Например, если на георадарном профиле обнулить слой воды, то результат анализа поля обратного рассеяния для этого профиля будет производиться быстрее. Для определения области обнуления сигналов, пользователь создаёт границу и выбирает направление мьютинга – выше или ниже этой границы. Ниже показан результат применения мьютинга выше заданной границы.

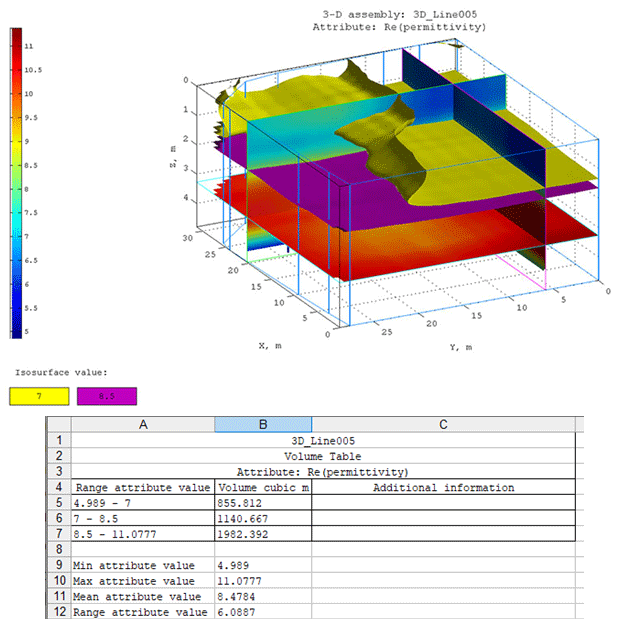

Когда 3D сборка содержит изоповерхности, то эти изоповерхности делят объём 3D сборки на части. В программу добавлена возможность формирования таблицы объёмов этих частей и сохранения данной таблицы в формате MS EXCEL.

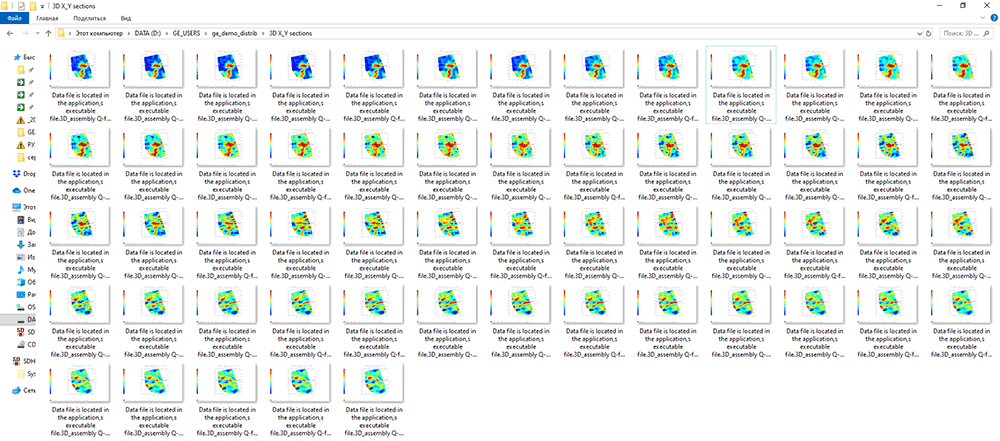

В случае необходимости, пользователь может задать шаг перемещения какого-либо сечения по соответствующей оси 3D сборки и запустить автоматическое сохранение изображений. Программа будет менять положение сечения на оси с заданным шагом, и сохранять изображения этого сечения в графическом формате на жёсткий диск компьютера. Это значительно экономит время, по сравнению с перемещением и сохранением сечений вручную.
Автоматизированное сохранение изображений вертикальных сечений 3D сборки в местах расположения георадарных профилей, по результатам автоматизированного анализа BSEF которых была создана 3D сборка, что позволяет сэкономить время обработки результатов георадиолокационного профилирования.
Щелчком мыши по линии, которая обозначает положение георадарного профиля на 3D сборке, можно вызвать всплывающее окно, с отображающее имя данного профиля. Это помогает не запутаться в процессе поиска нужного Вам георадараного профиля на 3D сборке, особенно когда этих профилей очень много.
Ввод параметра окна сглаживания данных по вертикали в виде не одного значения, а диапазона значений позволяет принимать во внимание геометрическое расхождение фронта волны на георадарном профиле. При таком подходе окно сглаживания по вертикали, при расчёте разреза, будет меняться в соответствии с заданным диапазоном – минимальное сглаживание будет на нулевой глубине разреза, максимальное сглаживание – на максимальной глубине разреза.
Реализована поддержка формата файла георадарного профиля GSF, который применяется для хранения результатов георадарного профилирования в георадарах производства шведской фирмы Geoscanners AB. Теперь программный комплекс ГЕОРАДАР-ЭКСПЕРТ поддерживает 10 различных форматов файлов георадарного профиля, используемых основными производителями георадаров.
Реализована возможность пакетного сохранения изображений георадарных профилей в графическом формате без их обработки. Например, это удобно использовать, когда необходимо быстро составить отчёт о полевых работах, который должен содержать многочисленные изображения георадарных профилей.
Реализован расширенный ввод количества кластеров для кластеризации разреза диэлектрической проницаемости. Если введено одно значение, то создаётся кластерных разрез с количеством кластеров, равным заданному значению. Если введён диапазон значений, например 10 – 20, то по каждому значению диапазона создаётся отдельный кластерный разрез, а конечным результатом является результат усреднения этой группы кластерных разрезов. Таким образом, происходит уменьшение влияния на конечный результат случайного выбора центров кластеризации в начальной фазе вычислений по методу k-средних.
