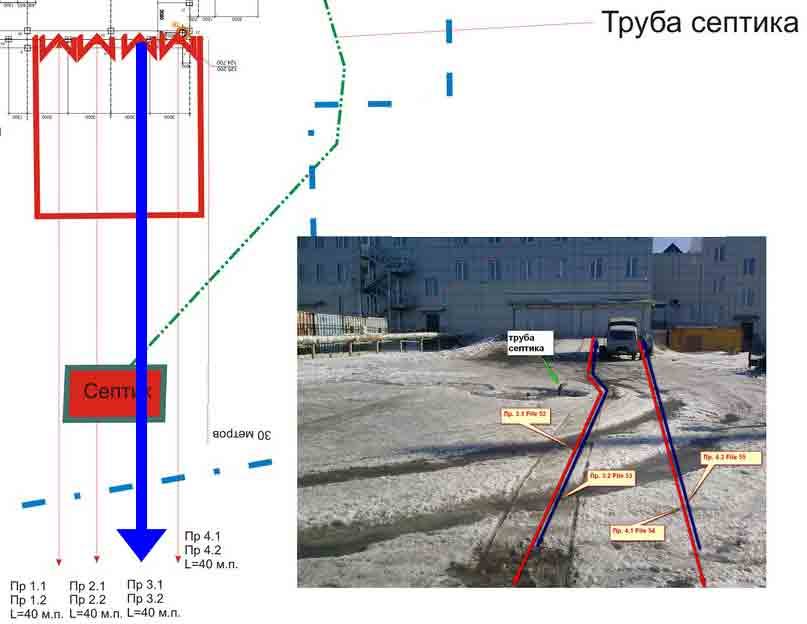

При помощи программного комплекса ГЕОРАДАР-ЭКСПЕРТ была проведена оценка последствий прорыва ёмкости септика, расположенного в многолетнемёрзлых грунтах (г. Мирный, Якутия). В результате проникновения тёплых сточных в мёрзлый грунт возникла угроза целостности фундаментов близлежащих зданий. Цель георадарного исследования - определение зон оттаивания грунта. На рисунке ниже показана схема расположения септика и георадиолокационных профилей. Синей стрелкой показано положение георадарного профиля, результат анализа поля обратного рассеяния BSEF которого показан в данной публикации.

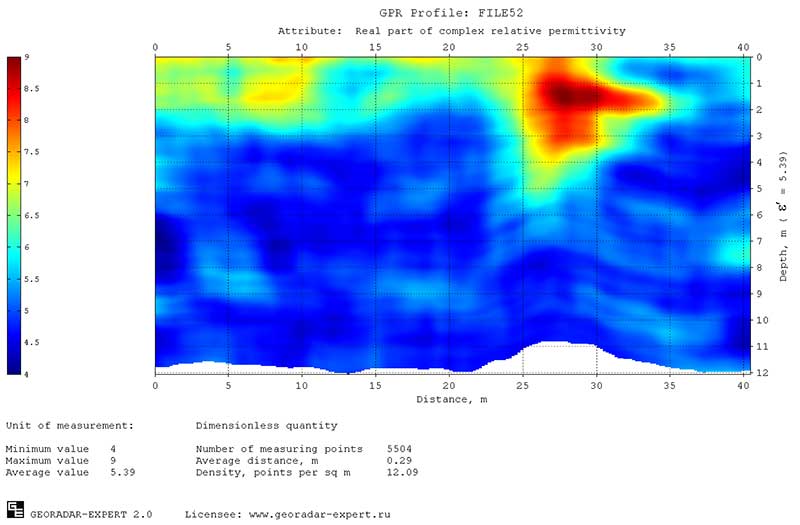

Ниже представлен результат построения разреза действительной части комплексной относительной диэлектрической проницаемости по георадарному профилю, пересекающему местоположение ёмкости септика. На разрезе грунты с температурой ниже нуля градусов по Цельсию отображаются синими оттенками. Оттаявший грунт представлен жёлто - красной цветовой гаммой, причём, чем влажнее грунт, тем насыщеннее красный цвет. По разрезу видно, что наибольшее увлажнение приходится на местоположение ёмкости септика (отметка 27 м) и глубина оттаивания достигает 5 метров.
