Развитие высотного строительства и освоение подземного пространства на территории Москвы и Московской области предъявляет дополнительные требования к полноте и качеству инженерных изысканий, в том числе к методам инженерной геофизики. Увеличение глубины исследования, отрывка глубоких котлованов для размещения фундаментов и устройства подземных этажей зданий приводит к необходимости определения прочностных качеств известняков верхнего и среднего карбона.

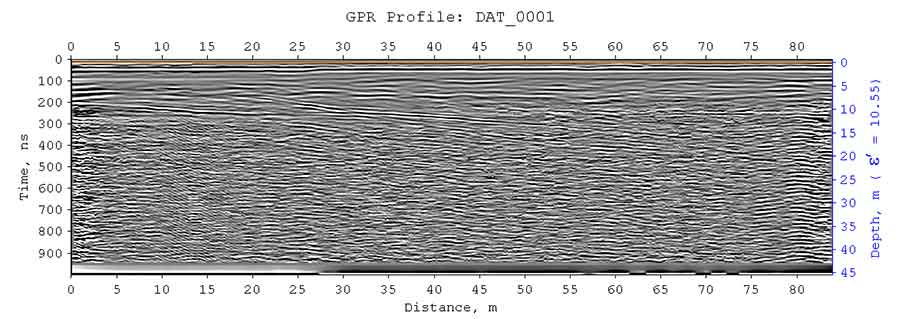

Ниже показан результат георадарного профилирования известняка антенной 50 МГц. Волновая картина георадарного профиля содержит отражение от кровли известняка, однако ниже этой границы полезные сигналы, значительно ослабленные при прохождении влажного верхнего слоя, перекрываются более интенсивными шумами. До обработки в программном комплексе ГЕОРАДАР-ЭКСПЕРТ можно было бы сказать, что глубинность этого георадарного исследования не превышает 10 метров:

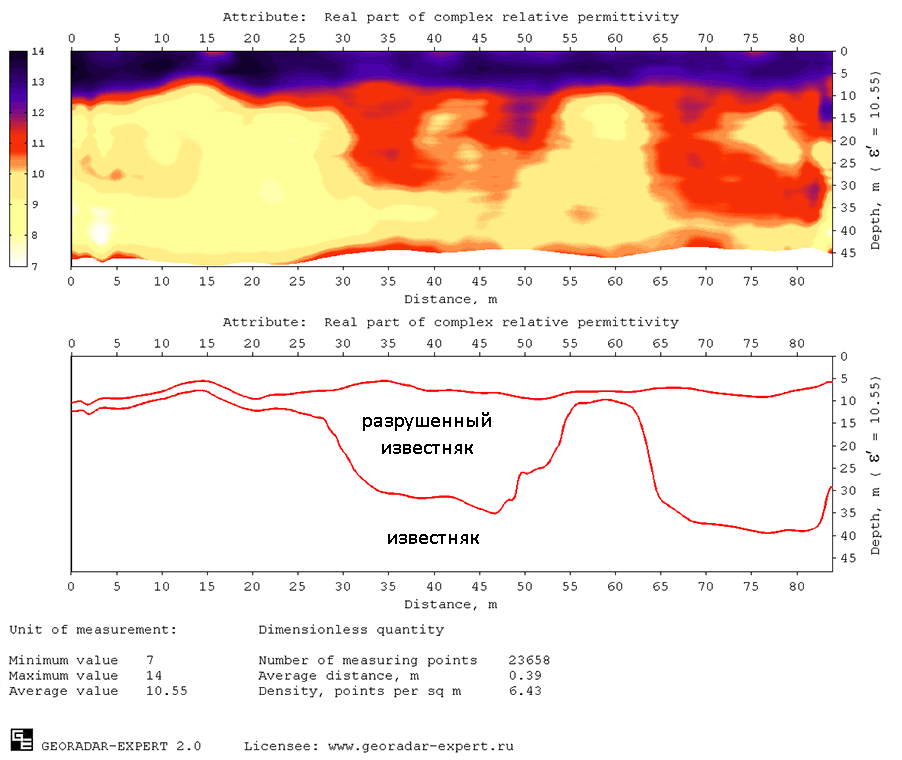

На рисунке ниже показан разрез действительной части комплексной диэлектрической проницаемости, построенный на основе результата автоматизированного анализа поля обратного рассеяния (ПОР) программным комплексом ГЕОРАДАР-ЭКСПЕРТ. На разрезе, в известняковой толще, уверенно выделяется зона ослабленной, разрушенной породы, мощность которой варьируется от 1.6 до 31.7 метров:

Характеристики разрушенного слоя известняка можно получить, сделав экспорт границ слоёв. В результате экспорта данные по каждому слою сохраняются на отдельную вкладку файла электронных таблиц MS EXCEL в формате XLS или XLSX. На рисунке ниже показан результат экспорта границ слоёв на вкладке разрушенного слоя известняка. Таблица состоит из четырёх столбцов – расстояние от начала профиля, положение кровли слоя от дневной поверхности, положение подошвы слоя от дневной поверхности и толщина слоя. В нижней части приведена статистика: минимальные значения по столбцам, максимальные, средние, а также стандартное отклонение. Также приведена площадь сечения слоя:

В результате применения программного комплекса ГЕОРАДАР-ЭКСПЕРТ, глубина исследования известняка увеличилась с 10 до 40 метров. А уход от представления информации о подповерхностной среде в виде массива амплитуд отражённых сигналов к характеристикам этой среды в результатах обработки методом автоматизированного анализа ПОР, повышает информационную наполненность разреза и делает результат более понятным заказчику георадарного исследования.
