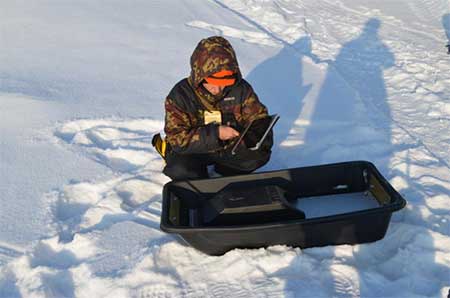

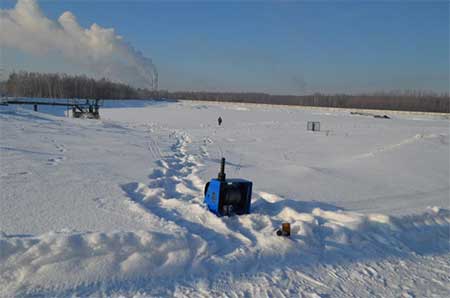

Георадарное обследование шламонакопителя осуществлялось в рамках проведения инвентаризации мест захоронения и хранения отходов. Цель обследования – оценка объёма накопленных отходов нефтеотделительных установок. Шламонакопитель представляет собой балку, ограниченную двумя плотинами. Георадарное профилирование производилось антенной 100 МГц по замёрзшей акватории шламонакопителя. На рисунках ниже показан антенный блок георадара, расположенный в специализированных радиопрозрачных салазках и буксировочное устройство, обеспечивающее равномерную скорость георадарного профилирования:

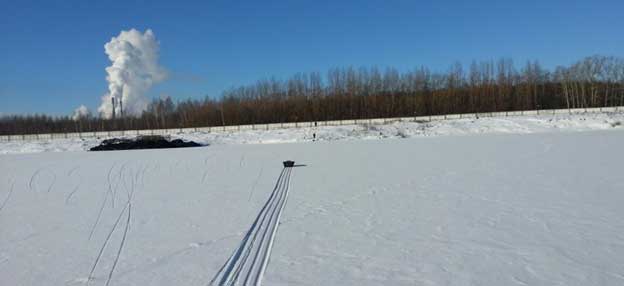

Рабочий момент георадарного профилирования – антенный блок георадара пересекает акваторию шламонакопителя:

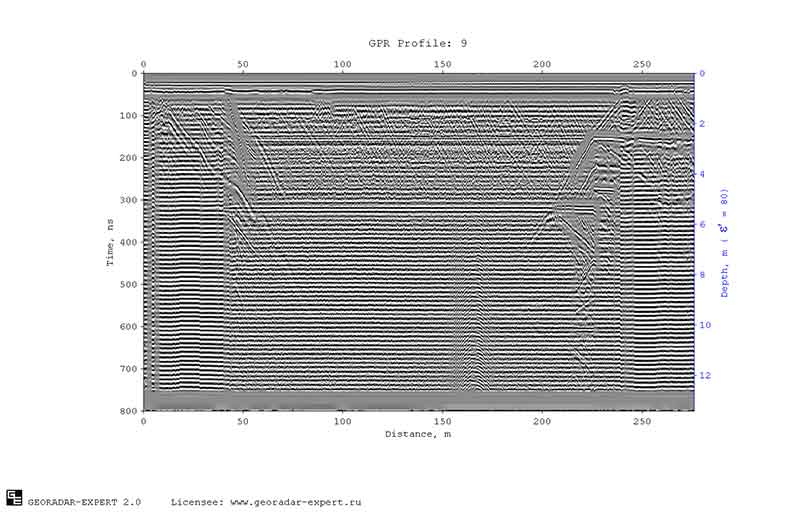

На рисунке ниже показан один из георадарных профилей, полученный в ходе обследования шламонакопителя:

На георадарном профиле наблюдаются интенсивные отражения от неоднородностей льда, от берегов, конструктивных элементов шламонакопителя, и прочих объектов на поверхности. Дно на георадарном профиле не прослеживается по причине сильного затухания сигналов георадара в толще отходов и малого диэлектрического контраста между отходами и чашей шламонакопителя.

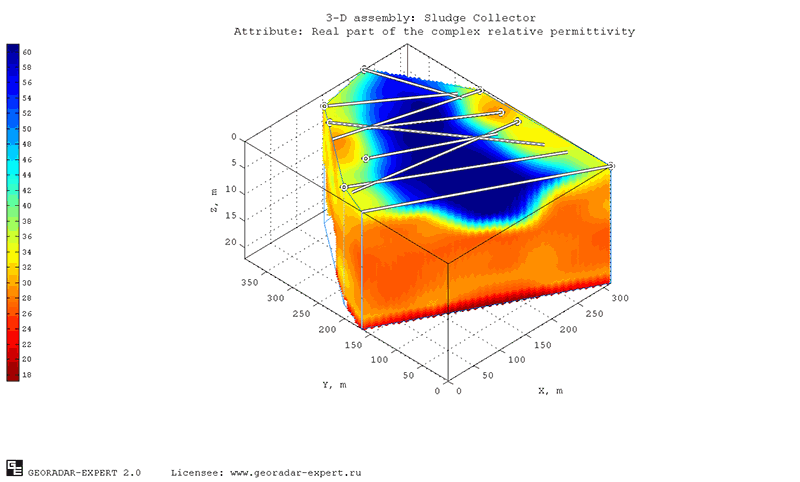

Применение автоматизированного анализа поля обратного рассеяния (ПОР) позволило решить проблему выделения профиля дна. Из разрезов действительной части комплексной относительной диэлектрической проницаемости  была сформирована 3D сборка. На рисунке ниже показан массив 3D сборки и положение георадиолокационных профилей:

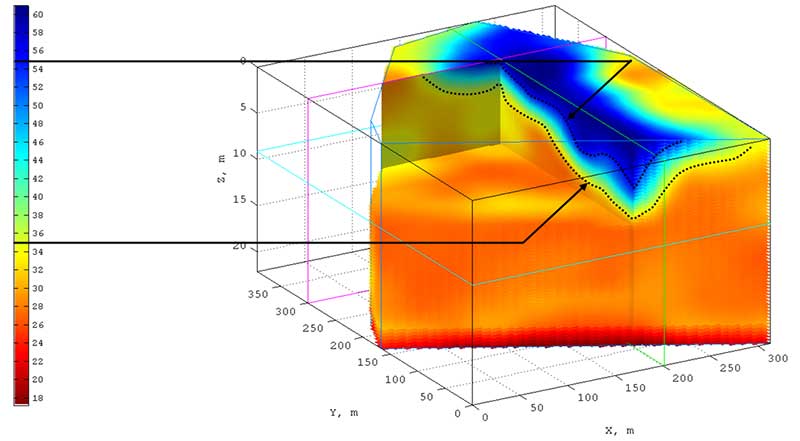

На основании информации о положении береговой линии на георадарных профилях, было определено значение диэлектрической проницаемости (35), которое соответствует границе между дном шламонакопителя и отходами. Отходы в шламонакопителе имеют твёрдую и жидкую фракции. Резкой границы между этими фракциями нет, и значение диэлектрической проницаемости (55) для определения условной границы между фракциями было выбрано на основе априорной информации о шламонакопителе и визуального анализа разрезов:

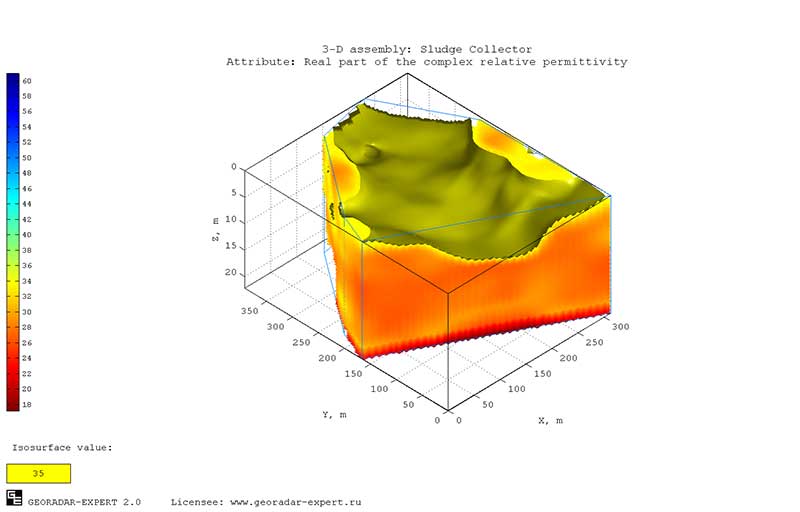

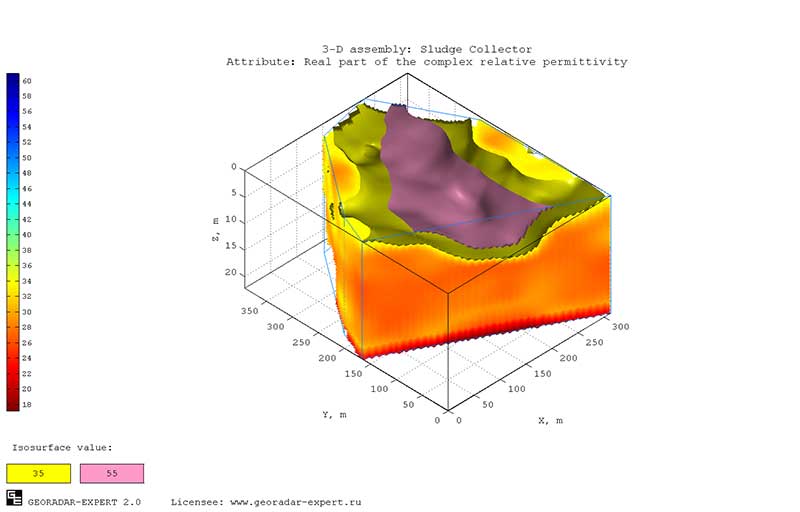

На рисунках ниже показаны изоповерхности, проходящие через значения диэлектрической проницаемости 35 (рельеф дна) и 55 (условная граница между твёрдой и жидкой фракциями отходов):

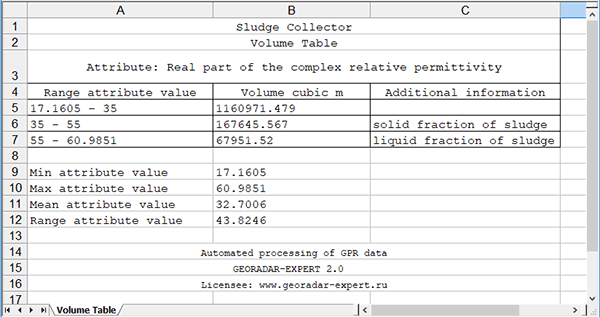

На основе изоповерхностей программный комплекс ГЕОРАДАР-ЭКСПЕРТ рассчитал объёмы слоёв ограниченных изоповерхностями и границами массива 3D сборки и сформировал таблицу в формате MS EXCEL:

Таким образом, в результате применения метода анализа поля обратного рассеяния, реализованного в программном комплексе ГЕОРАДАР-ЭКСПЕРТ, в условиях сильного затухания сигнала георадара и интенсивных отражений от объектов на поверхности, была решена задача картирования дна шламонакопителя, разделения отходов на слои твёрдой и жидкой фракций и вычислены объёмы этих фракций.
